Железобетонная плита, опирающаяся на линейные опоры и железобетонные колонны.

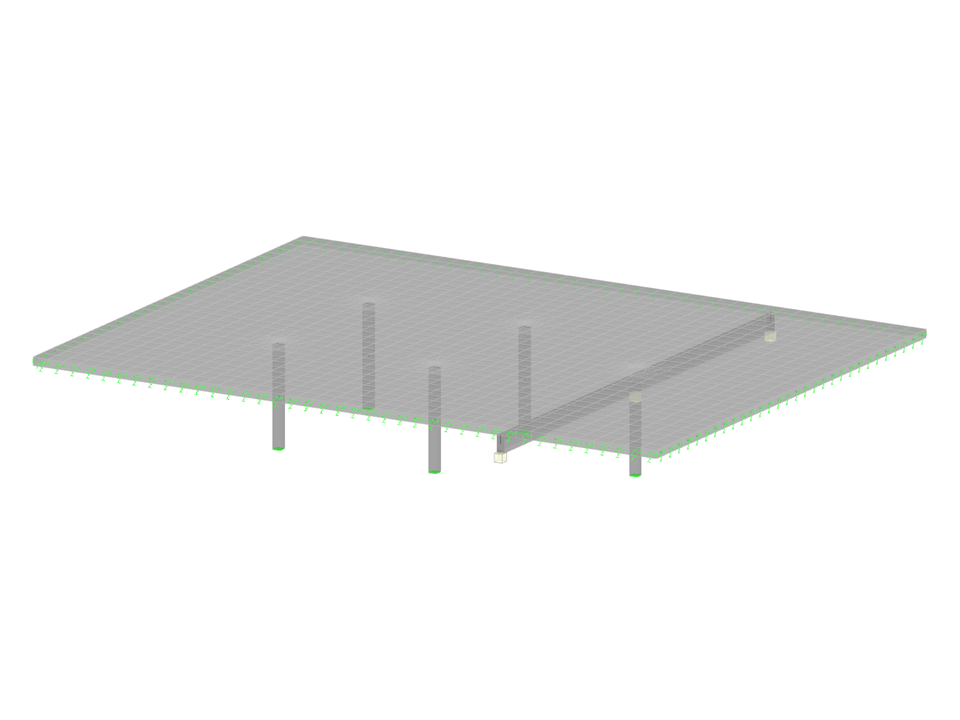

Железобетонная плита перекрытия
Количество узлов | 16 |
Количество линий | 10 |
Количество стержней | 6 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 48 |
Количество расчетных сочетаний | 0 |
Общий вес | 194,473 t |
Размеры (метрические) | 20,000 x 3,000 x 15,000 m |
Размеры (имперские) | 65.62 x 9.84 x 49.21 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
