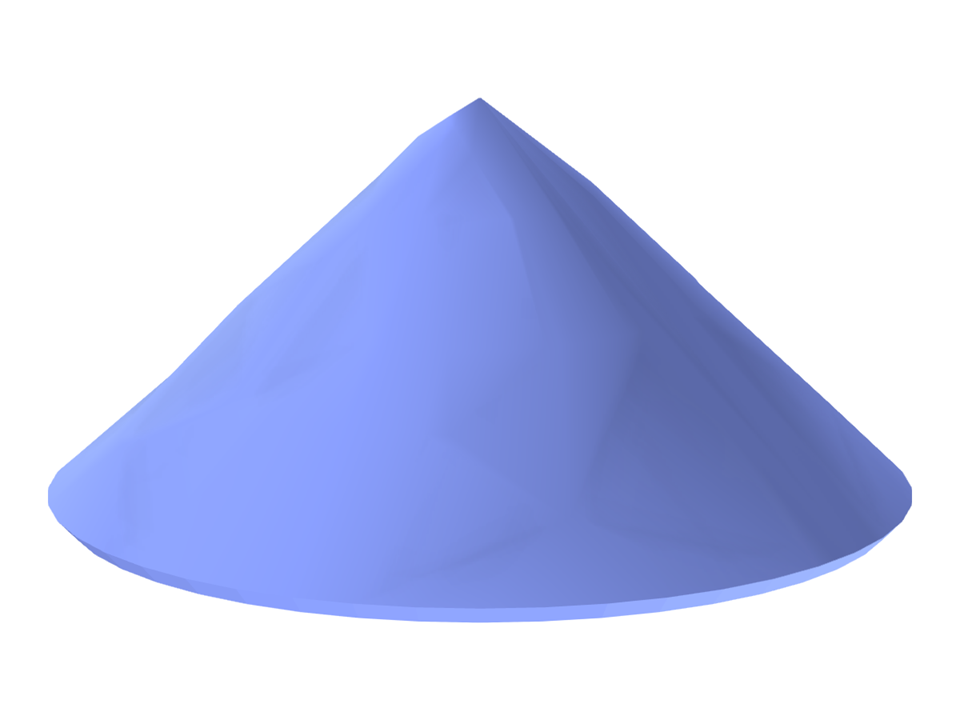

Стальной конический оголовок резервуара под давлением.
HPV012 | Коническая головка сосуда высокого давления
Параметры блока можно редактировать динамически | |
Количество узлов | 2 |
Количество линий | 2 |
Количество стержней | 0 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 7,847 t |
Размеры (метрические) | 3,000 x 1,500 x 3,000 m |
Размеры (имперские) | 9.84 x 4.92 x 9.84 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
