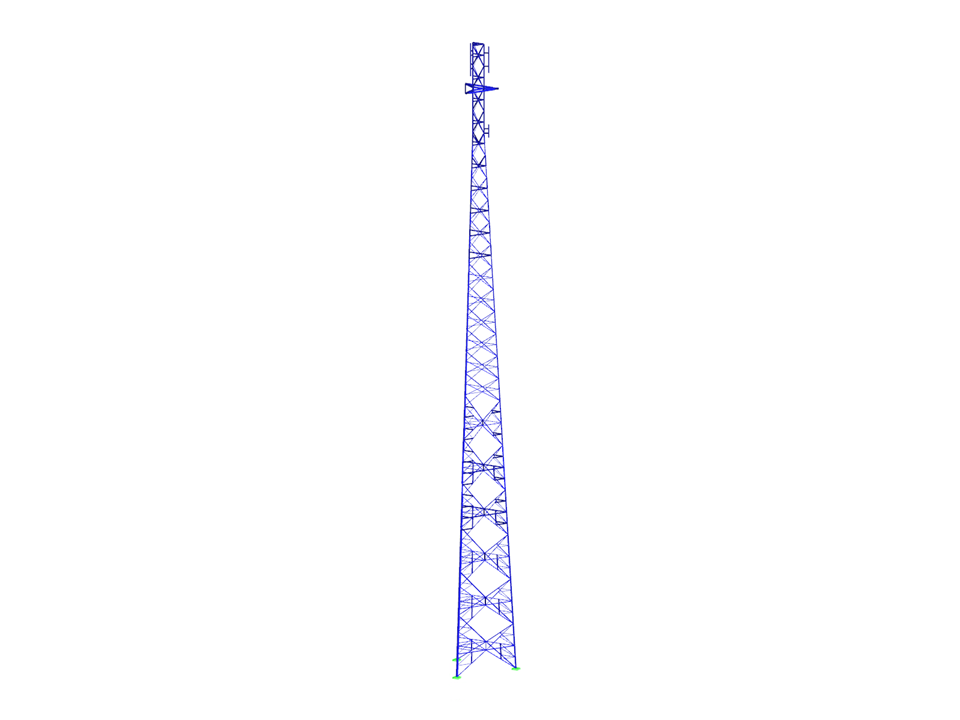

The attached model is a lattice tower with a height of about 230 ft, created in RSTAB 8. The model has been created by using the Tower add-on modules and by using customized user-defined bracing.
Wind loading was created according to EN 1991‑1‑4 without ice (wind speed 130 kph).
Load cases / combination / design conducted as per EN 1993 / CEN
combinations are ULS/ SLS.
Author: Bashar Seraphim
Решетчатая башня
Количество узлов | 380 |
Количество стержней | 915 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 21 |
Количество расчетных сочетаний | 2 |
Общий вес | 11,481 t |
Размеры (метрические) | 7,900 x 6,909 x 70,250 m |
Размеры (имперские) | 25.92 x 22.67 x 230.48 feet |
Версия программы | 8.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
