Скачайте данную модель растянутого элемента в качестве модели поверхности и откройте ее в программе для расчета конструкций RFEM.
Эта модель используется в бесплатном онлайн-курсе работы с программой для расчёта конструкций RFEM 6. |Введение в МКЭ для студентов.

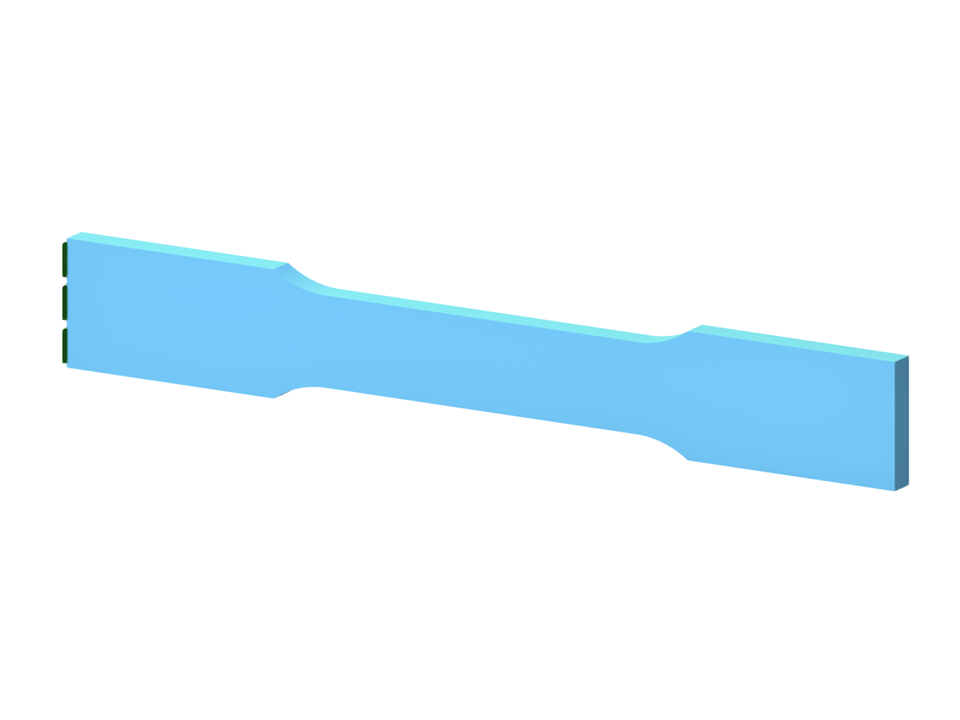

Растянутый образец как модель поверхности
Количество узлов | 14 |
Количество линий | 14 |
Количество стержней | 0 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,000 t |
Размеры (метрические) | 0,100 x 0,014 x 0,000 m |
Размеры (имперские) | 0.33 x 0.05 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
