Download the model of Continuous Plate here and open it with the finite element program RFEM. This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

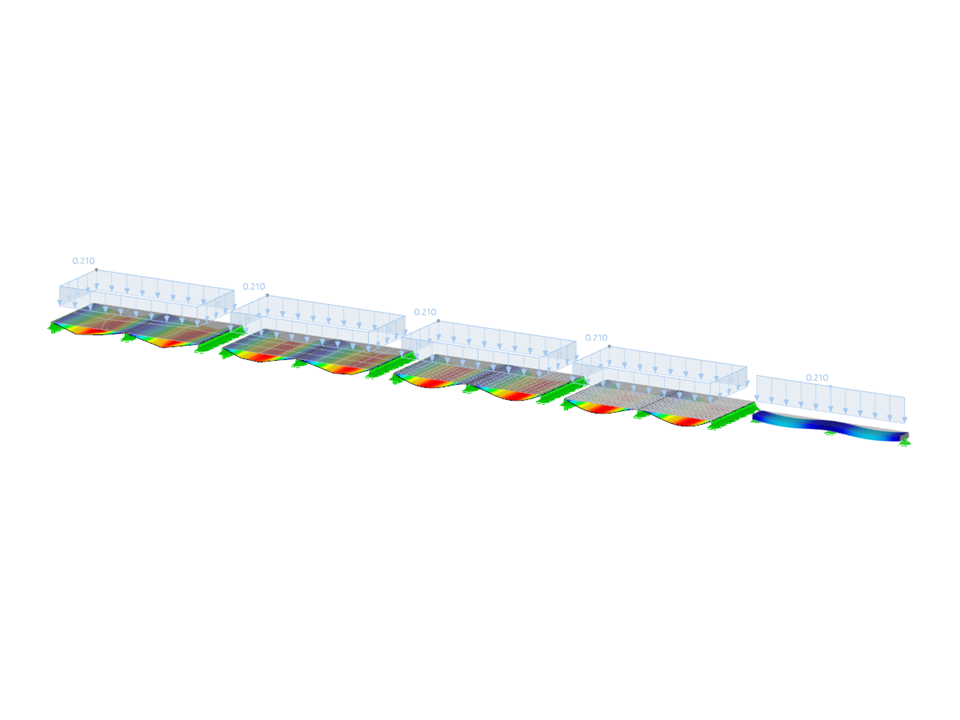

Непрерывная плита
Количество узлов | 27 |
Количество линий | 21 |
Количество стержней | 1 |
Количество поверхностей | 4 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 140,737 t |
Размеры (метрические) | 54,864 x 0,000 x 4,877 m |
Размеры (имперские) | 180 x 0 x 16 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
