Производственно-административное здание в Даннингене, Германия
Расчет конструкций:
Isenmann Ingenieur GmbH
www.isenmann-ingenieure.de
Модель, используемая в

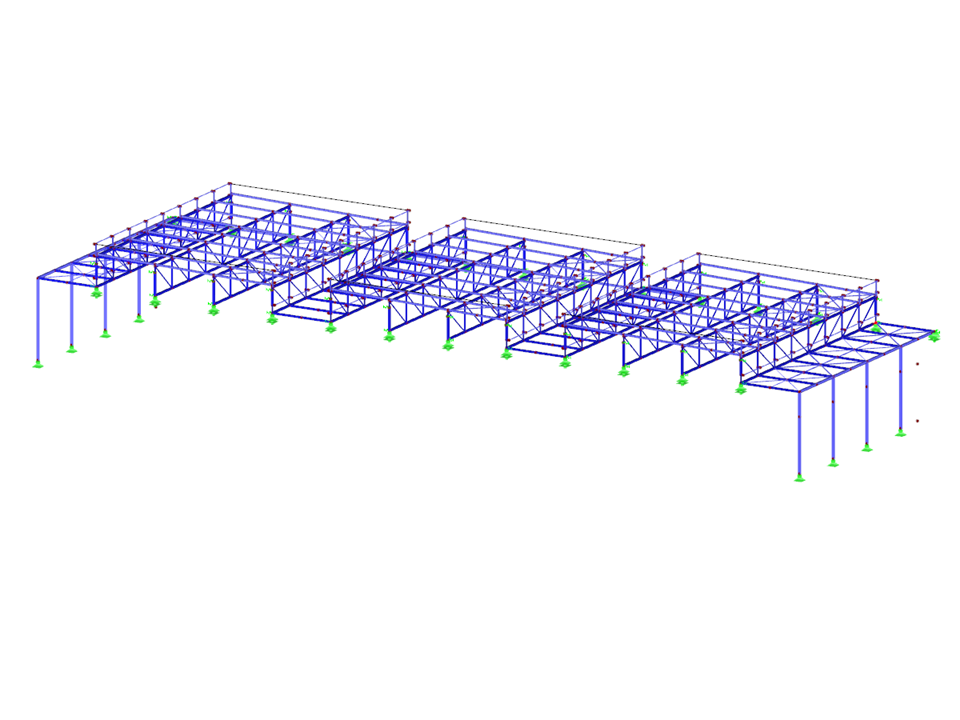

Несущая конструкция со стальными фермами
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 837 |
Количество линий | 1380 |
Количество стержней | 1374 |
Количество загружений | 9 |
Количество сочетаний нагрузок | 24 |
Количество расчетных сочетаний | 3 |
Общий вес | 65,763 t |
Размеры (метрические) | 71,600 x 22,220 x 10,527 m |
Размеры (имперские) | 234.91 x 72.9 x 34.54 feet |
Версия программы | 5.25.01 |
