Скачайте модель данной защемленной стальной рамы с питоном и откройте ее в программе для расчета конструкций RFEM.
Эта модель была использована в бесплатном вебинаре 'Новые функции в RFEM 6 и RSTAB 9' 12 мая 2022 года (арабский).

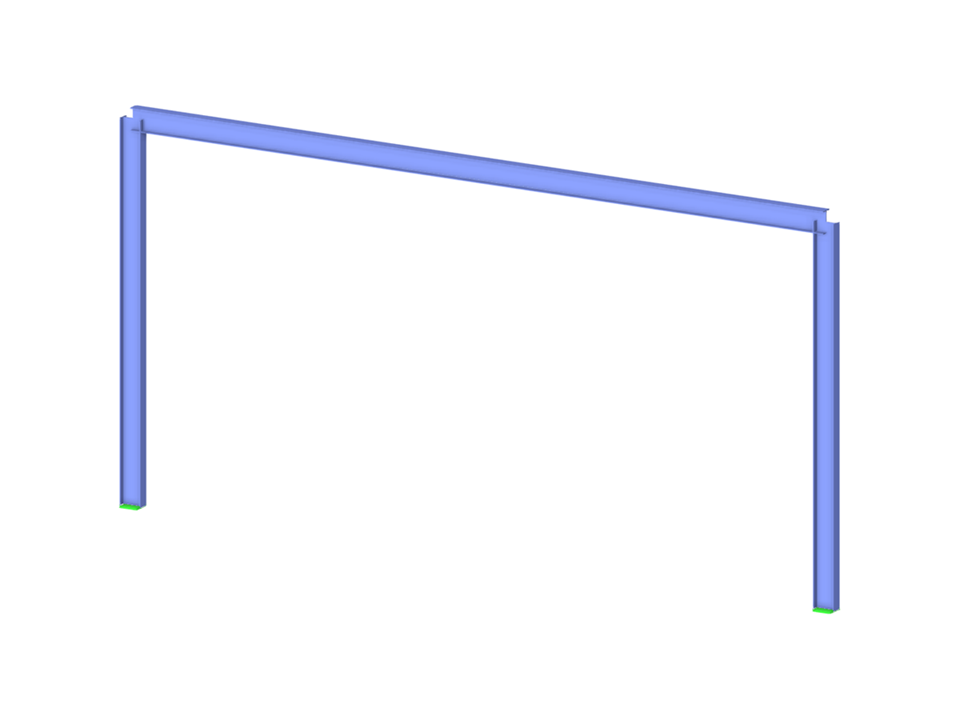

Фиксированная стальная рама с питоном
Количество узлов | 4 |
Количество линий | 3 |
Количество стержней | 3 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,845 t |
Размеры (метрические) | 10,000 x 5,000 x 0,000 m |
Размеры (имперские) | 32.81 x 16.4 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
