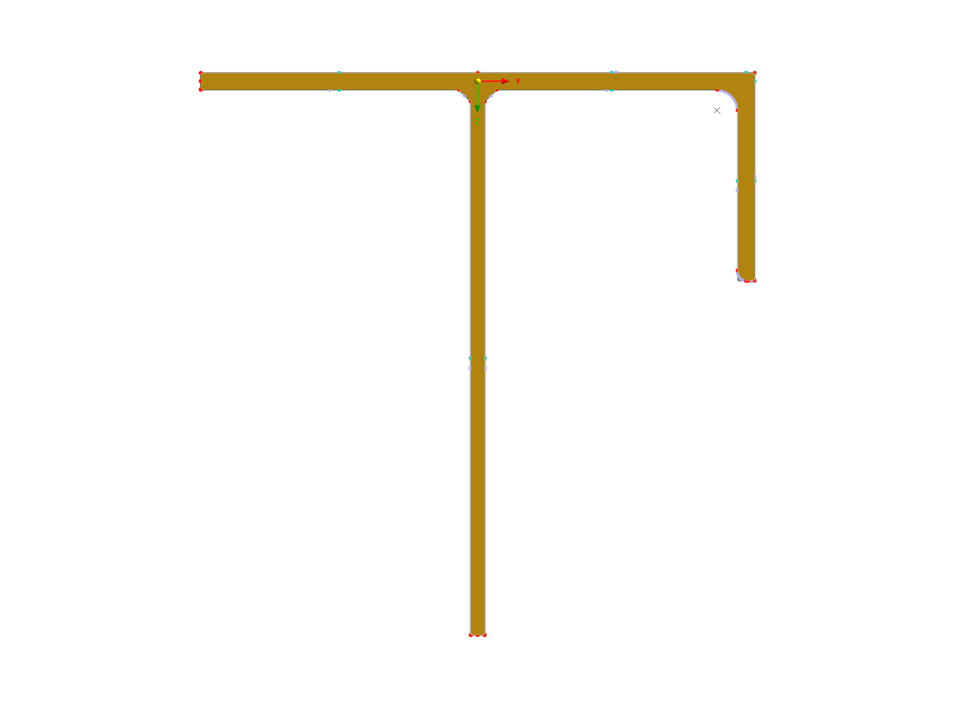

Скачайте модель данного тавра и откройте ее в программе для расчета характеристик сечений RSECTION.
Эта модель была использована в бесплатном вебинаре 'Определение характеристик сечения и расчета напряжений в RSECTION 1' 15 февраля 2022 г. (на немецком языке, на английском 17 февраля 2022 г.).
тавр
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
