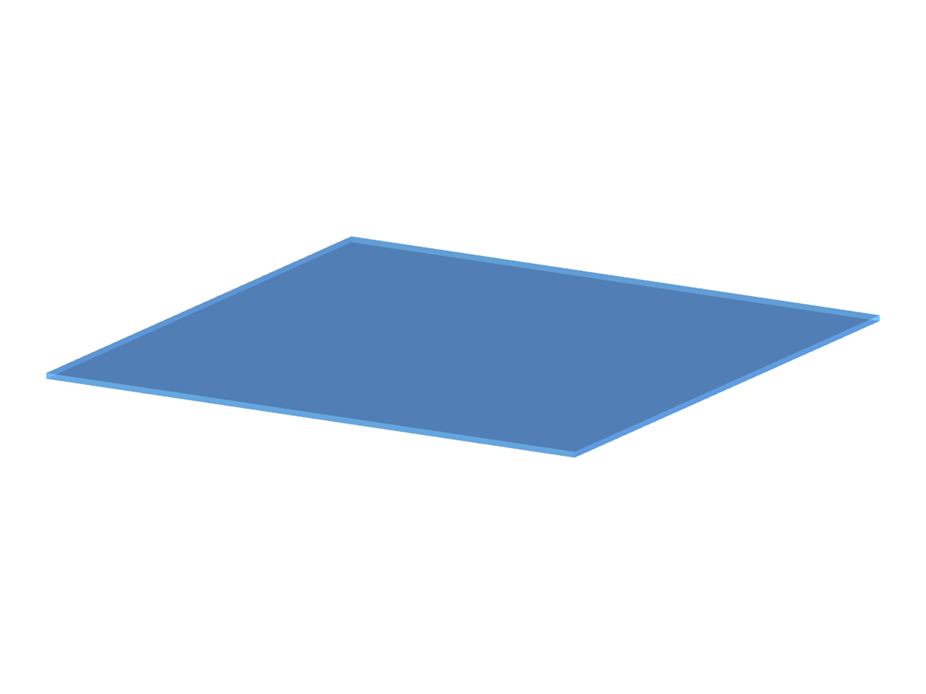

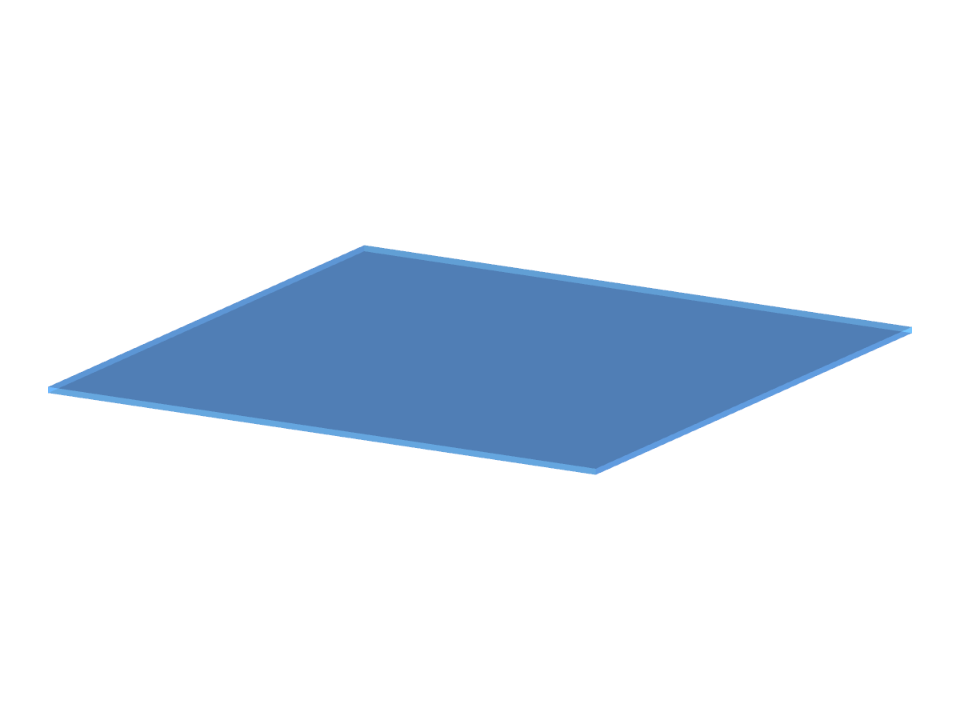

Контрольный пример 0029 | 4
Количество узлов | 5 |
Количество линий | 4 |
Количество поверхностей | 1 |
Количество загружений | 1 |
Общий вес | 25,000 t |
Размеры (метрические) | 10,000 x 10,000 x 0,200 m |
Размеры (имперские) | 32.81 x 32.81 x 0.66 feet |
Версия программы | 5.28.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Einfluss der Einwirkungsdauer auf den Bemessungswert der Festigkeit](/ru/webimage/009009/531794/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Надстройка «Многослойные поверхности» в базовых данных](/ru/webimage/035095/3404151/en_1.jpg?mw=512&hash=0566a24616106a2e11bfc94340e3d0735cb9bfab)
![Моделирование конструкций из кросс-ламинированной древесины](/ru/webimage/010395/2425245/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Modellierung von Brettsperrholzkonstruktionen Verbindung](/ru/webimage/010412/469421/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Функция 002615 | Конструкции из поперечно-клеёной древесины для США, Канады и Швейцарии](/ru/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
![2.1 Соотношение максимальных напряжений по нагрузкам](/ru/webimage/006965/1588502/000385-en-png-png.png?mw=512&hash=e925cd4d07905f8ab3a3257e05bd4172998ffd05)
- Расчет основных напряжений
- Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
- Гибкость расчета при различных сочетаниях слоев
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
- Возможность сохранения часто используемых многослойных конструкций в базе данных
- Определение основных, касательных и эквивалентных напряжений
- В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Определяемые пользователем характеристики предельного прогиба
- Возможность учета сцепления слоев
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Выходные данные напряжений для каждого слоя модели
- Спецификации по всем расчетным поверхностям
- Возможность сцепления слоев абсолютно без сдвига
![Interaktive Ergebnisdarstellung](/ru/webimage/006967/1588567/000387-en-png-png.png?mw=512&hash=5928e00b8f87495f0581f3be85085fc0c7dc860c)
После расчета, максимальные напряжения, соотношения напряжений и перемещения изображаются по загружениям, поверхностям или точкам решетки. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM цветом.
Кроме оценки результатов в таблицах, можно в рабочем окне RFEM отобразить напряжения и соотношения напряжений графически. Для этого вы можете настроить цвета и значения, назначенные на панели.
![Elemente der erweiterten Steifigkeitsmatrix](/ru/webimage/006966/1588534/000386-en-png-png.png?mw=512&hash=05c150a1bdd0e350f58c420f7a98e321a6eac893)
Необходимо выбрать загружения, сочетания нагрузок и расчетные сочетания для расчета по предельным состояниям по несущей способности и пригодности к эксплуатации. После выбора рассчитываемых поверхностей можно задать соответствующую модель материала.
Структура слоев, на основе которой производится расчёт жёсткости, может варьироваться. Вы можете настроить параметры, заданные выбранной моделью материала, в соответствии с вашими индивидуальными потребностями. Затем можно изменить также матрицу слоев 3*3. за счёт чего обеспечивается очень гибкая настройка жёсткости.
Предельные напряжения каждого слоя определяются выбранным материалом. Эти значения тоже могут быть отрегулированы в соответствии с потребностями пользователя.
