Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках вы найдете в Кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.

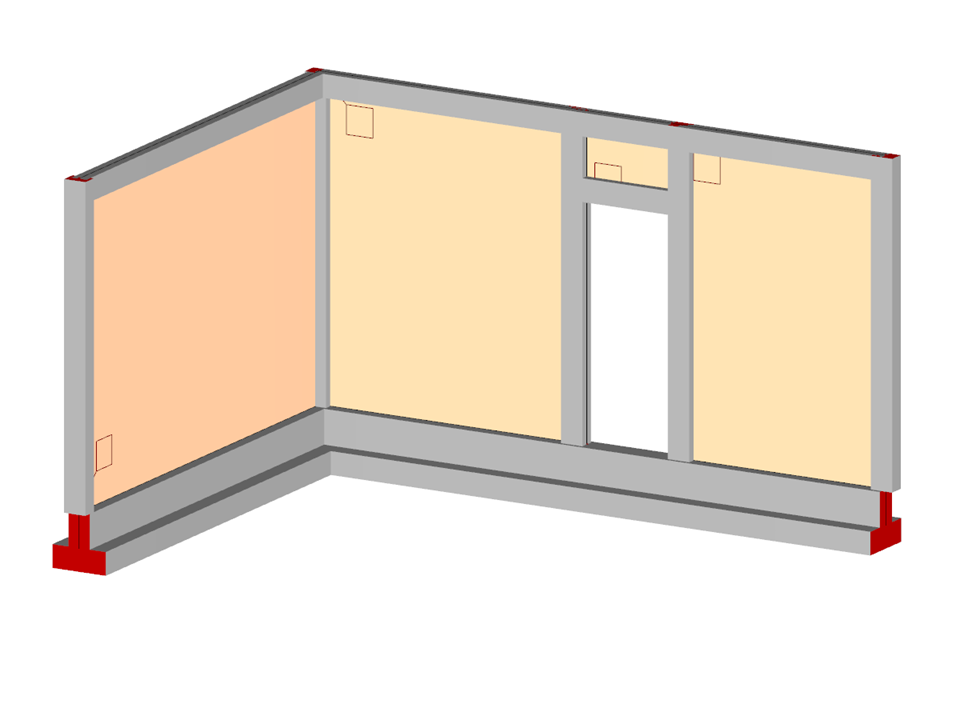

Угловая кладка стены с дверью
Параметры блока можно редактировать динамически | |
Количество узлов | 12 |
Количество линий | 16 |
Количество стержней | 14 |
Количество поверхностей | 4 |
Общий вес | 8,158 t |
Размеры (метрические) | 5,300 x 3,900 x 3,106 m |
Размеры (имперские) | 17.39 x 12.8 x 10.19 feet |
Версия программы | 5.25.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
