Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

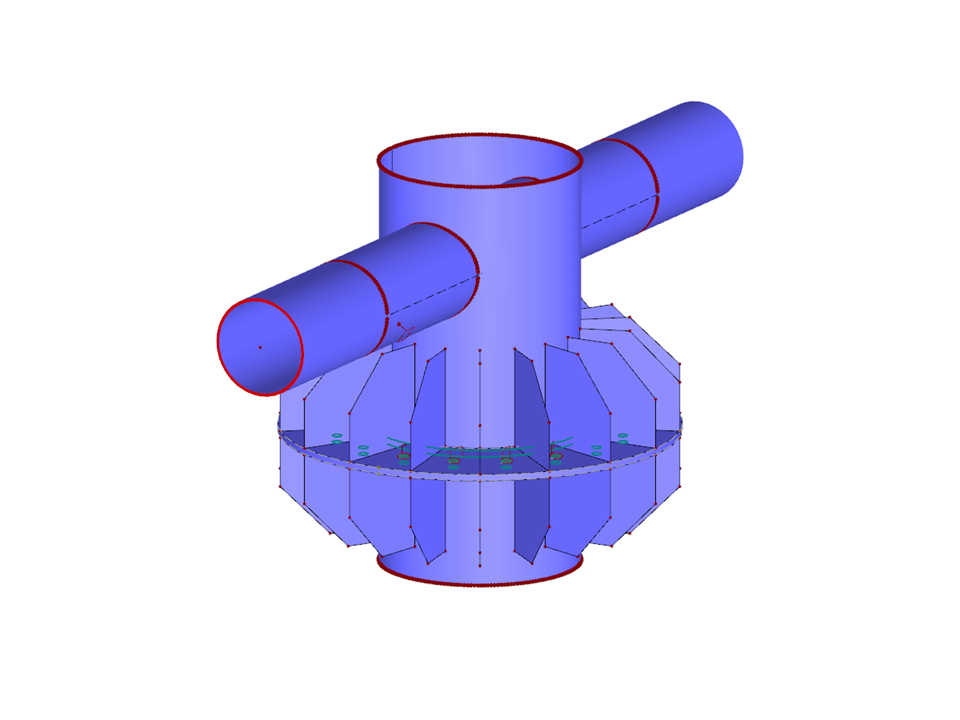

Соединение колонны с круглым сечением в Т-образном стиле
Параметры блока можно редактировать динамически | |
Количество узлов | 351 |
Количество линий | 270 |
Количество стержней | 21 |
Количество поверхностей | 106 |
Количество тел | 1 |
Количество загружений | 1 |
Общий вес | 1,776 t |
Размеры (метрические) | 2,193 x 2,600 x 1,716 m |
Размеры (имперские) | 7.19 x 8.53 x 5.63 feet |
Версия программы | 5.18.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
