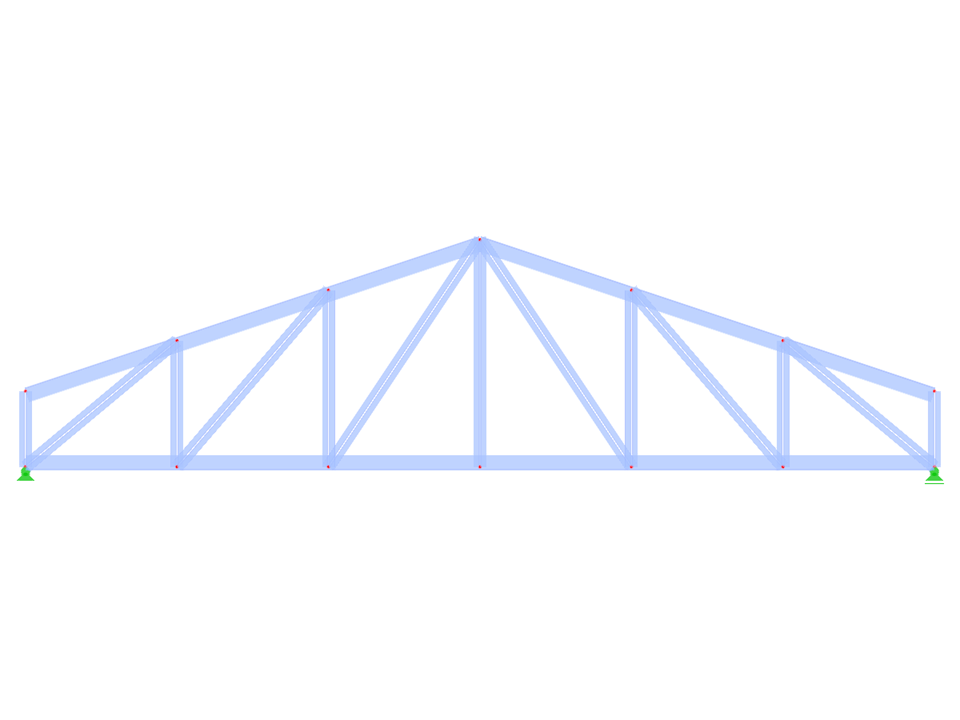

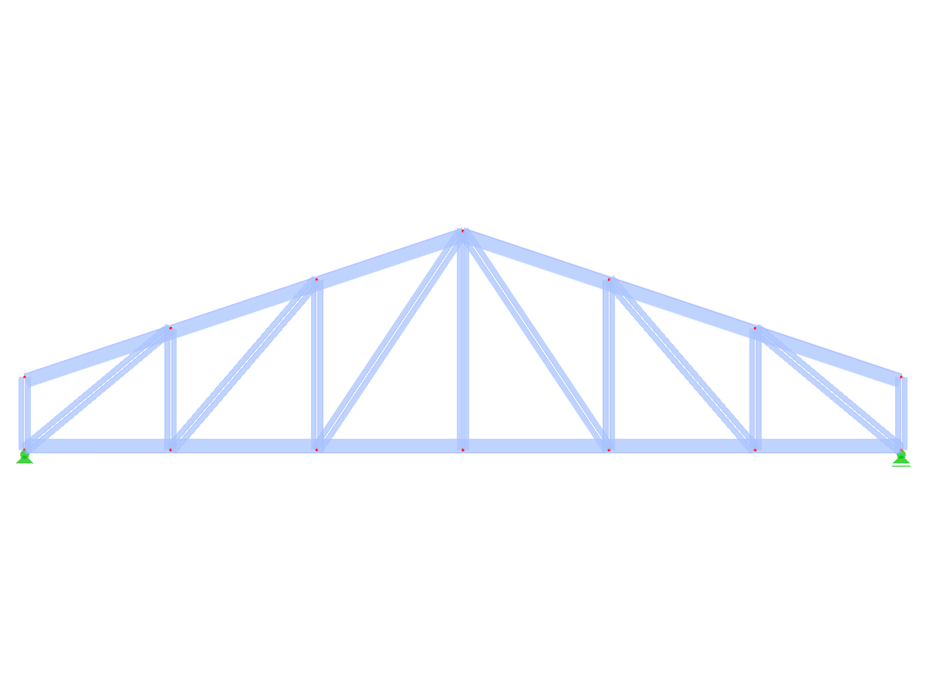

FT451 | Двухскатная ферма
Параметры блока можно редактировать динамически | |
Количество узлов | 14 |
Количество линий | 25 |
Количество стержней | 25 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 1,508 t |
Размеры (метрические) | 12,000 x 3,000 x 0,000 m |
Размеры (имперские) | 39.37 x 9.84 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
