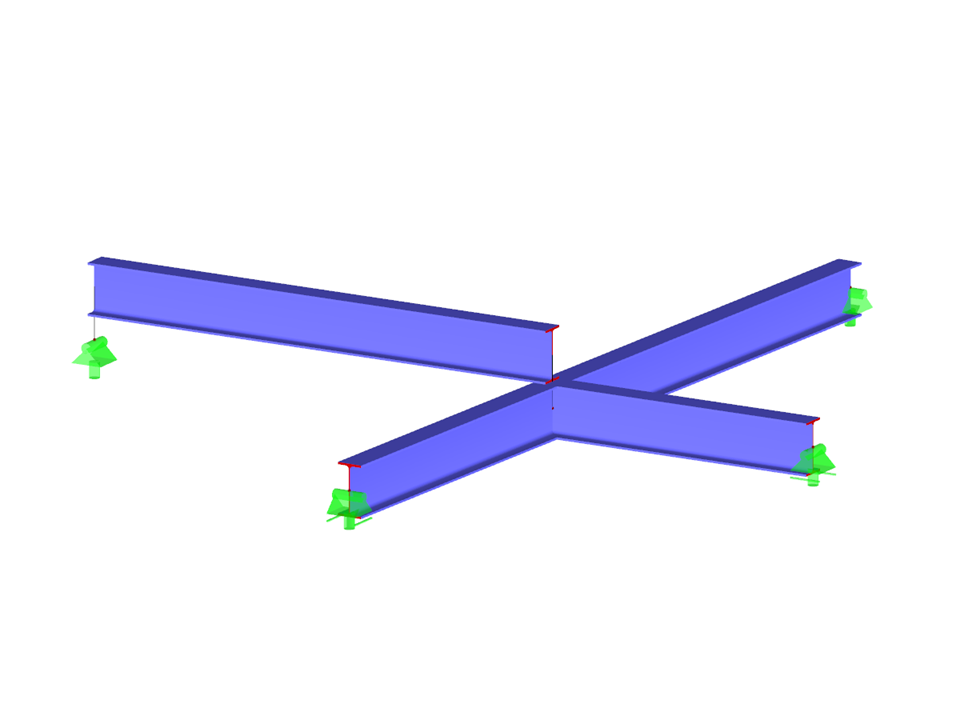

Конструкция с внецентренным стержнем
Количество узлов | 5 |
Количество линий | 4 |
Количество стержней | 4 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 0 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,142 t |
Размеры (метрические) | 3,000 x 0,000 x 3,364 m |
Размеры (имперские) | 9.84 x 0 x 11.04 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
