Эта модель была использована для объяснения того, как сохранить выбор результатов для диалоговых окон сечения.

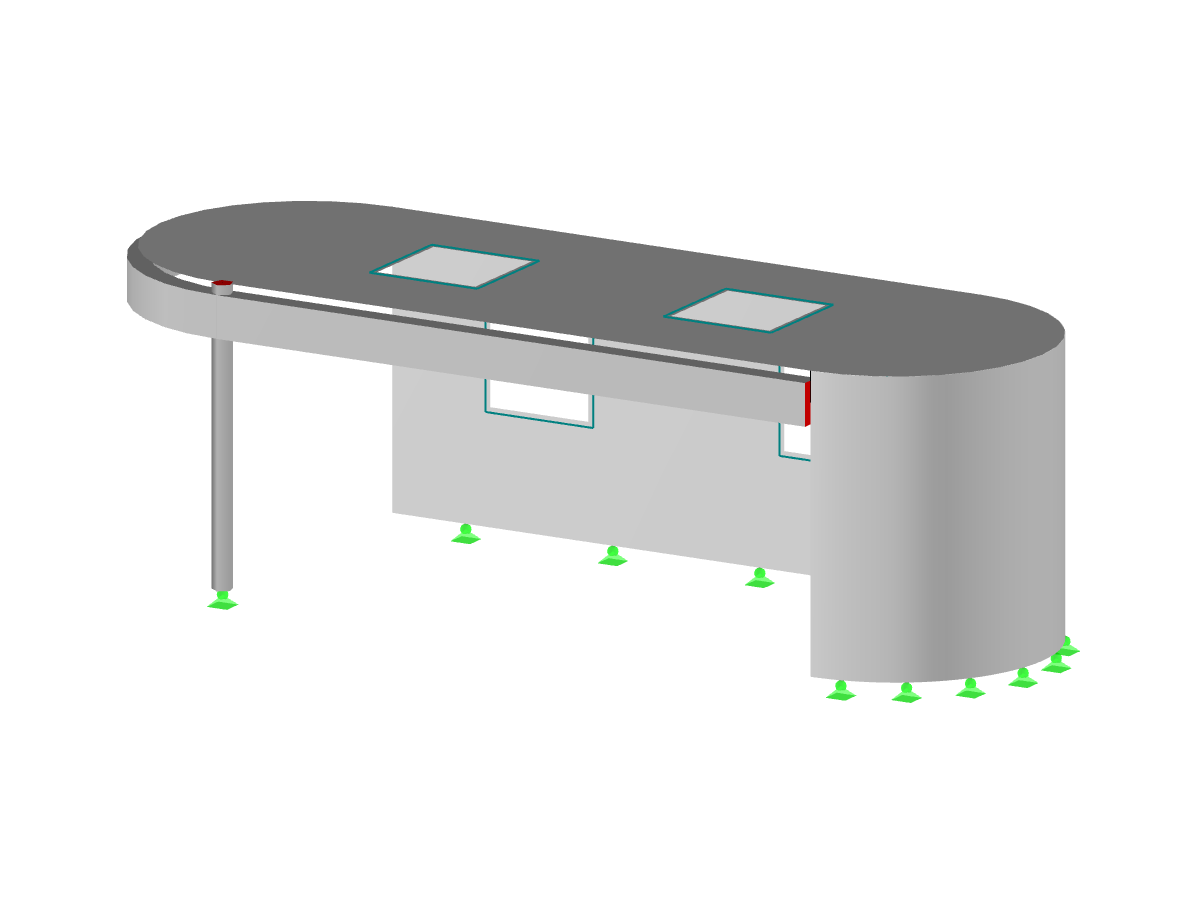

Железобетонная 3D конструкция
Количество узлов | 14 |
Количество линий | 15 |
Количество стержней | 9 |
Количество поверхностей | 2 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 3 |
Количество расчетных сочетаний | 1 |
Общий вес | 37,672 t |
Размеры (метрические) | 10,629 x 8,629 x 4,314 m |
Размеры (имперские) | 34.87 x 28.31 x 14.15 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Сохранить состояние флажков](/ru/webimage/010347/2424802/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Фундаментная плита с нагрузками от стеллажей](/ru/webimage/011117/2470737/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Фундаментная плита с измельчением сетки КЭ и нагрузками от стеллажных стоек](/ru/webimage/008690/2217100/01-_en.png?mw=512&hash=54c6d3ca8325d85ed7a00ec6f5095c0a2863158d)
![Нагрузочно-деформационное поведение а) неармированного бетона и б) стального фибробетона](/ru/webimage/008783/1066435/01-en_(5).png?mw=512&hash=557c80f0c7903bec23148ebc8edf082a92c44bb0)
![Характеристики 002828 | Расчет огнестойкости плит и стен по упрощенному табличному методу](/ru/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In Аддон Расчёт железобетонных конструкций для RFEM 6 / RSTAB 9 расчет на огнестойкость можно выполнить для железобетонных стен и плит по упрощенному табличному методу (EN 1992-1-2, раздел 5.4.2 и таблица 5.8 и 5.9).
![Характерная для 002826 | Арматуры от продавливания](/ru/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В аддоне Расчёт железобетонных конструкций у вас есть возможность задать существующую вертикально ориентированную арматуру на продавливание. Это затем учитывается при расчёте на продавливание.
![Характерная для 002801 | Расчётные проверки продавливания на долговечность для всех форм сечений](/ru/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
У вас есть отдельные сечения колонн и стены с наклонной геометрией и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но и для сечения любой формы.
![Характеристики 002691 | Упрощенный расчет на огнестойкость для колонн по по 5.3.2 и для балок по по 5.6, EN 1992-1-2](/ru/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
В Расчёт железобетонных конструкций например, для колонн (раздел 5.3.2) и балок (раздел 5.6) можно выполнить упрощенный расчет на огнестойкость по норме EN 1992-1-2.
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
