Стальные колонны
  • Описание
  • Отзывы (0)

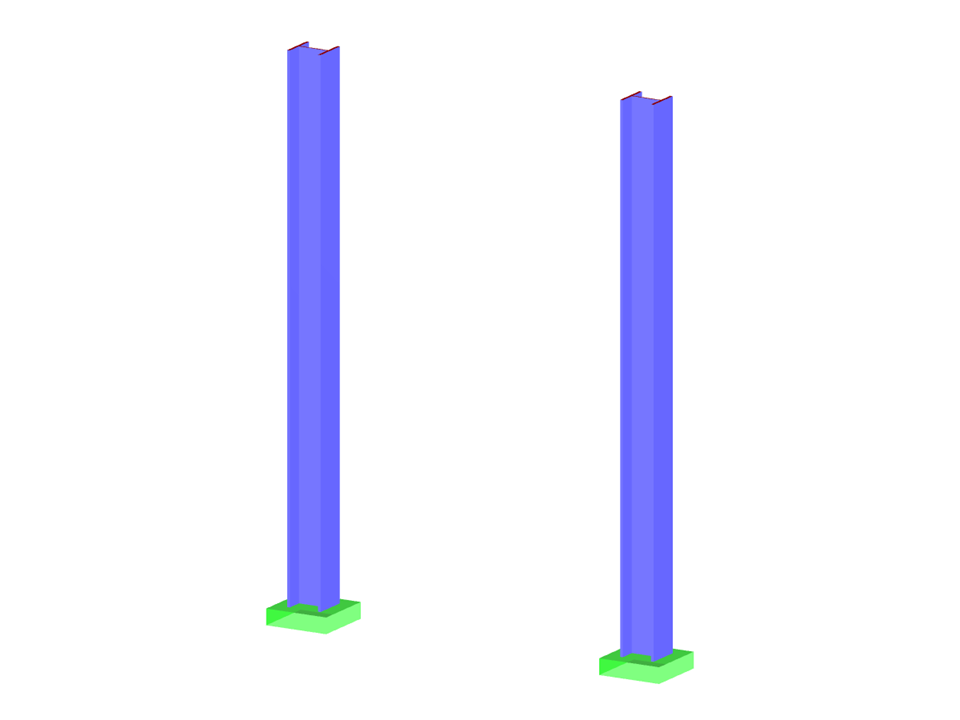

Модель иллюстрирует параметрический ввод, при котором осуществляется прямой доступ к данным сечения стальных колонн. Она демонстрирует использование параметров для точного определения геометрии колонн. На изображении представлена схематическая диаграмма конструкции, подчеркивающая детализацию. Пояснение помогает пользователю оптимально использовать данные сечения. Параметризация упрощает моделирование сложных конфигураций колонн.

Модель, используемая в
Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Стальная колонна с параметрическим вводом сечения

Количество узлов 4
Количество линий 2
Количество стержней 2
Количество загружений 1
Количество сочетаний нагрузок 1
Общий вес 0,368 t
Размеры (метрические) 2,375 x 0,375 x 3,188 m
Размеры (имперские) 7.79 x 1.23 x 10.46 feet
Версия программы 5.23.02

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
