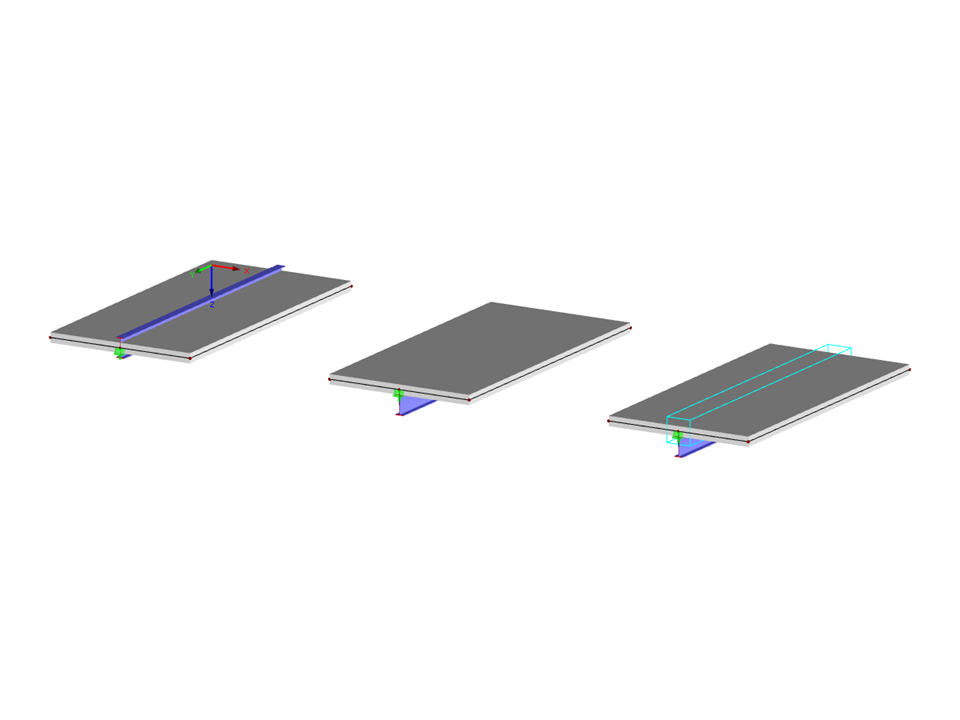

Стальные балки в железобетонной плите и под ней
Количество узлов | 20 |
Количество линий | 22 |
Количество стержней | 3 |
Количество поверхностей | 3 |
Количество загружений | 1 |
Общий вес | 28,194 t |
Размеры (метрические) | 15,000 x 6,117 x 0,358 m |
Размеры (имперские) | 49.21 x 20.07 x 1.17 feet |
Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
