Конструкция конструкции для магистерской работы по расчету и расчету облегченного каркасного дома

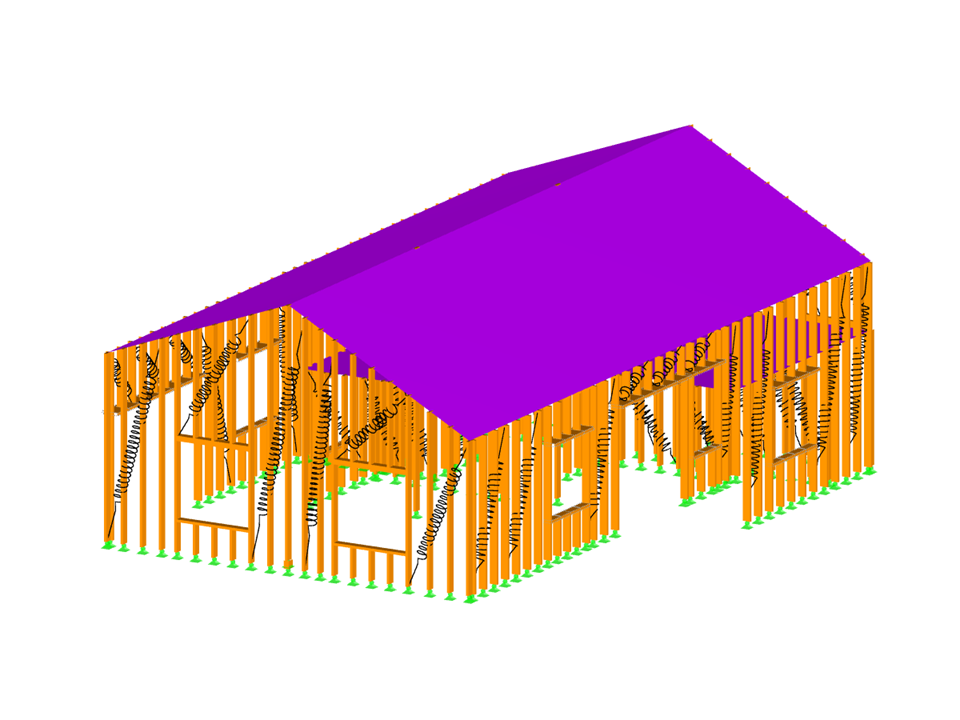

Облегченный каркасный дом
| Количество узлов | 443 |
| Количество линий | 531 |
| Количество стержней | 370 |
| Количество поверхностей | 3 |
| Количество загружений | 4 |
| Количество расчетных сочетаний | 35 |
| Общий вес | 1,577 t |
| Размеры (метрические) | 14,920 x 7,920 x 6,060 m |
| Размеры (имперские) | 48.95 x 25.98 x 19.88 feet |
| Версия программы | 5.17.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Длина: 00:02:38 min
Длина: 01:04:39 min
Длина: 01:08:02 min
Длина: 00:00:56 min
Длина: 00:55:27 min
Длина: 01:10:03 min
Функции продукта
Длина: 00:00:56 min
Эта статья посвящена учету высвобождений концов между поверхностями с линейными шарнирами и высвобождениями линий. Высвобождения концов между поверхностями учитываются с помощью высвобождений линий, а также линейных шарниров. Beispiele hierfür sind Trennfugen im Stahlbetonbau oder Eckverbindungen im Brettsperrholzbau.
В этой статье расчёт стены из деревянных панелей с типом толщины «Балочная панель» сравнивается с расчётом вручную.
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчетные проверки для всех древесных материалов, которые допустимы к расчету.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определённых участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
Как ведет себя в программе RFEM модель материала «Ортотропная пластическая»?
Можно ли где-нибудь найти модели и презентации из вашего «Информационного дня 2017»? Или вы можете мне их отправить?
Как смоделировать опору стержня на кронштейне винтами?
Как можно постепенно увеличивать нагрузку?
Как я могу определить критерии разрушения, такие как Цай-Ву, для ортотропного материала?
Находятся ли в свободном доступе модели и презентации с информационного дня 2019 и можете ли вы их прислать мне?
.JPG?mw=350&hash=354dcaeb798219977d00c1979f12a0628654c9f0)
