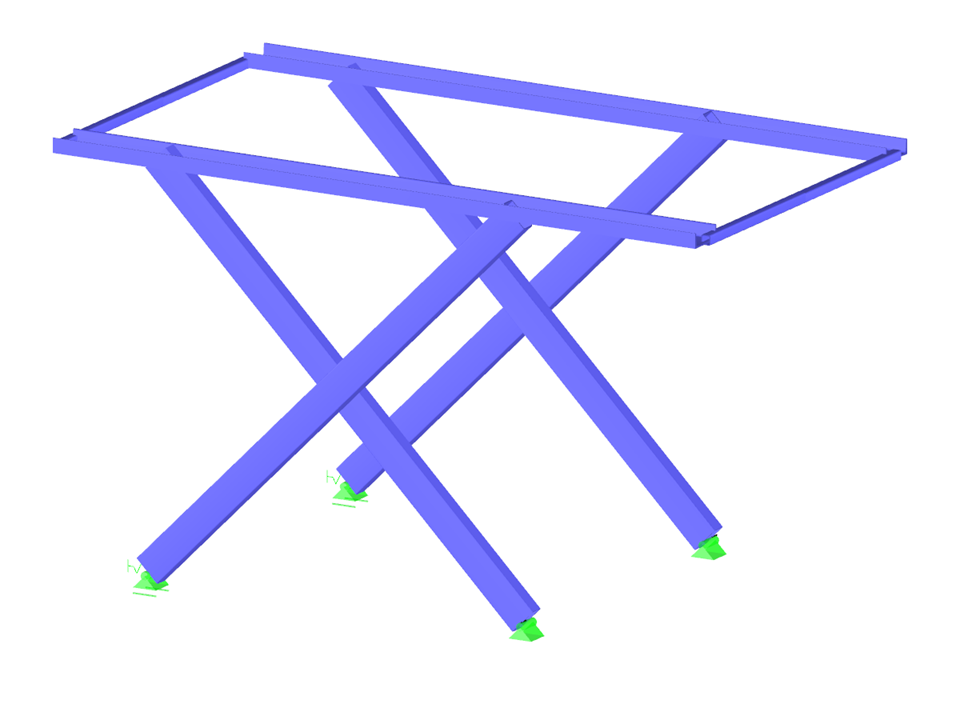

Ножничный подъемник в максимальном положении
Модель, используемая в

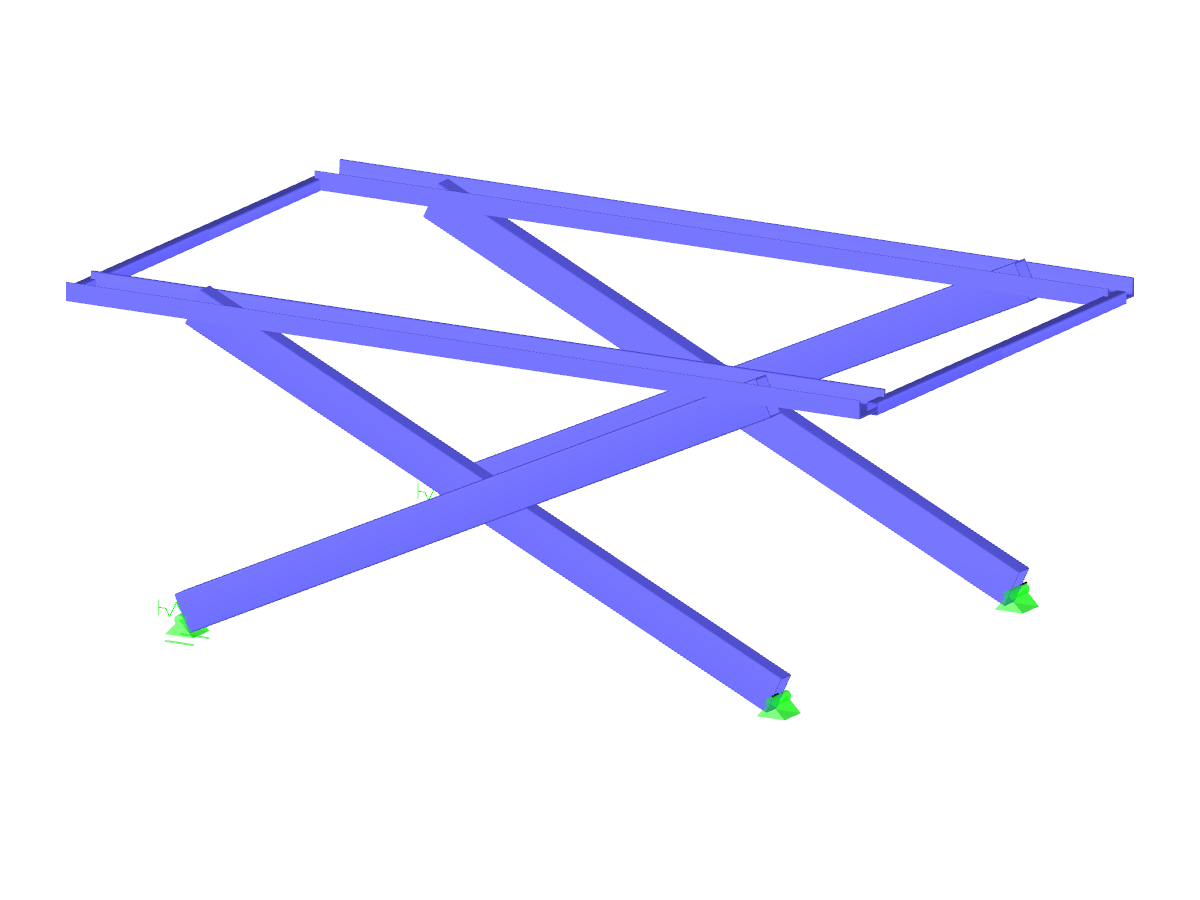

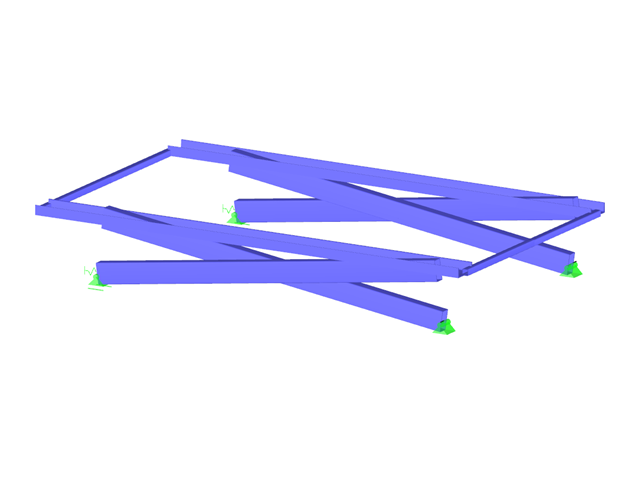

Ножничный подъемник | Расширенный
Количество узлов | 26 |
Количество линий | 28 |
Количество стержней | 28 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,403 t |
Размеры (метрические) | 3,500 x 2,000 x 1,880 m |
Размеры (имперские) | 11.48 x 6.56 x 6.17 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
