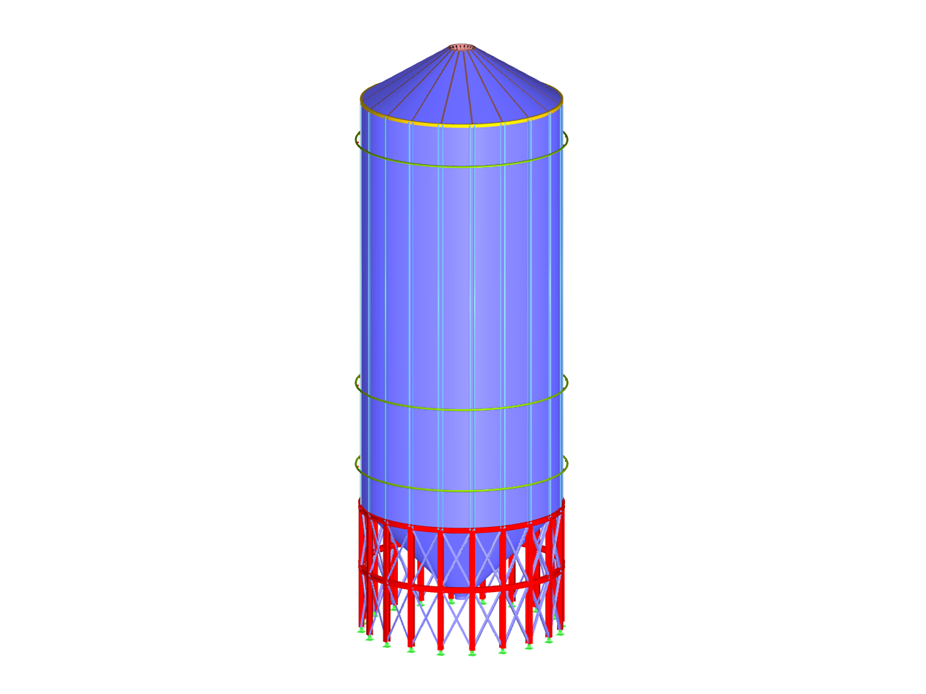

Силос
Количество узлов | 787 |
Количество линий | 850 |
Количество стержней | 553 |
Количество поверхностей | 160 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 13 |
Количество расчетных сочетаний | 1 |
Общий вес | 19,971 t |
Размеры (метрические) | 6,855 x 6,955 x 18,197 m |
Размеры (имперские) | 22.49 x 22.82 x 59.7 feet |
Версия программы | 5.23.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
