Железобетонная плита перекрытия
Модель, используемая в

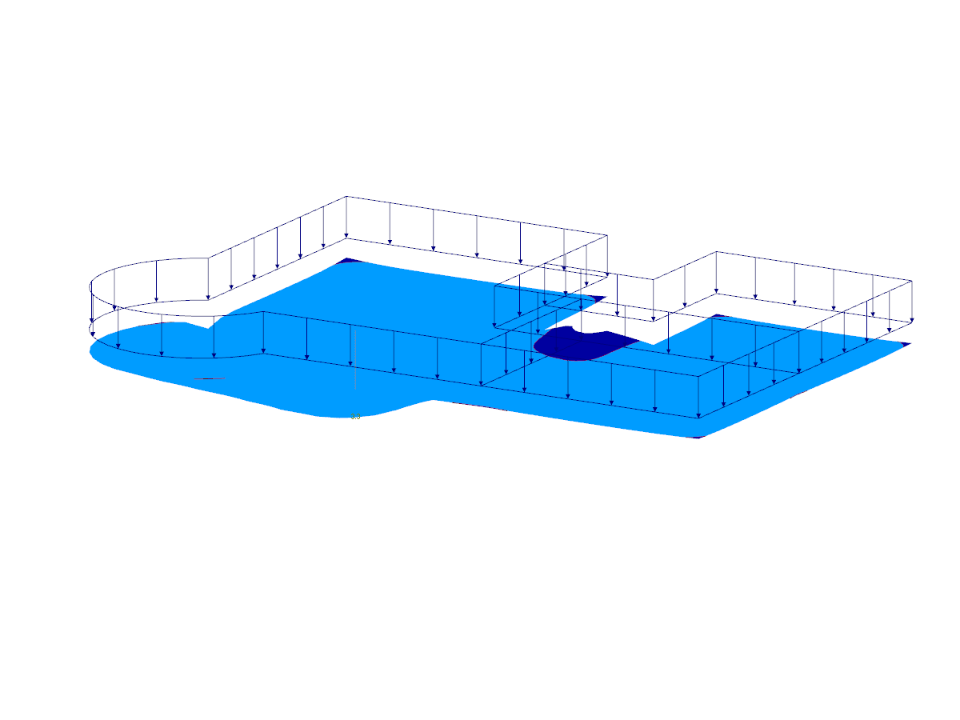

Железобетонная плита перекрытия
| Количество узлов | 14 |
| Количество линий | 15 |
| Количество поверхностей | 3 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 24 |
| Количество расчетных сочетаний | 3 |
| Общий вес | 49,789 t |
| Размеры (метрические) | 14,236 x 9,736 x 0,000 m |
| Размеры (имперские) | 46.71 x 31.94 x 0 feet |
| Версия программы | 5.04.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Длина: 02:50:31 min
Длина: 02:48:58 min
Длина: 00:00:17 min
Длина: 00:55:53 min
Длина: 00:58:31 min
