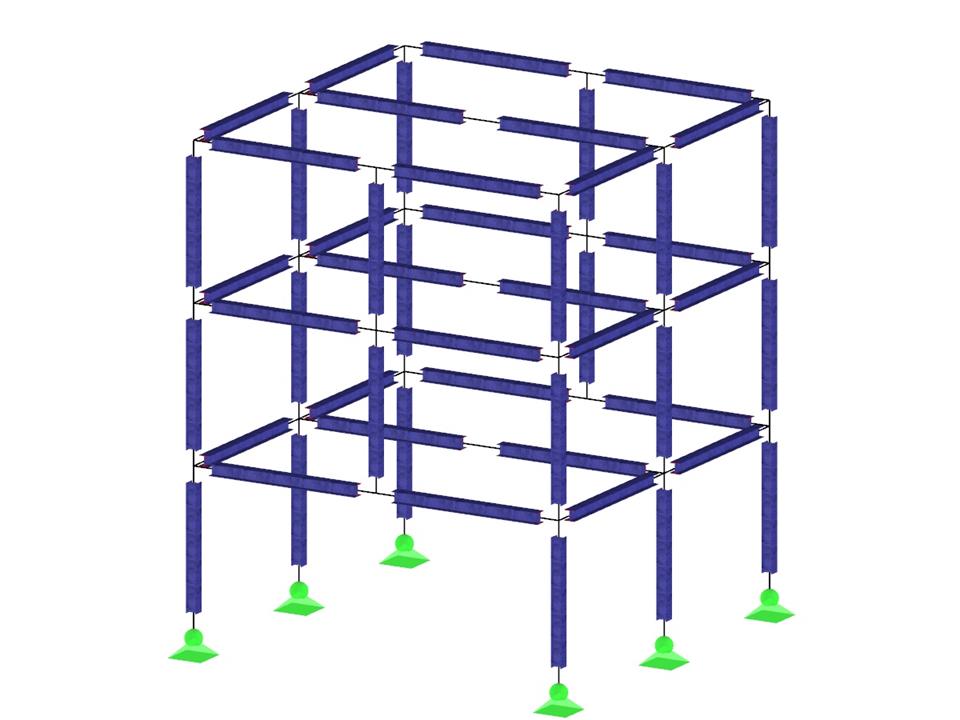

Стальная рама
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 33 |
Количество стержней | 52 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 32 |
Количество расчетных сочетаний | 4 |
Общий вес | 19,288 t |
Размеры (метрические) | 10,500 x 10,500 x 12,250 m |
Размеры (имперские) | 34.45 x 34.45 x 40.19 feet |
Версия программы | 8.00.50 |
Плоская балка - это экономичный выбор для строительства длинных пролетов. Двутавровые стальные профлисты обычно имеют глубокую стенку для максимального увеличения несущей способности на сдвиг и разделения полок, и в то же время тонкую стенку для минимизации собственного веса. Из-за большого отношения высоты к толщине (h/tw ) могут потребоваться поперечные элементы жесткости для усиления тонкой стенки.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
