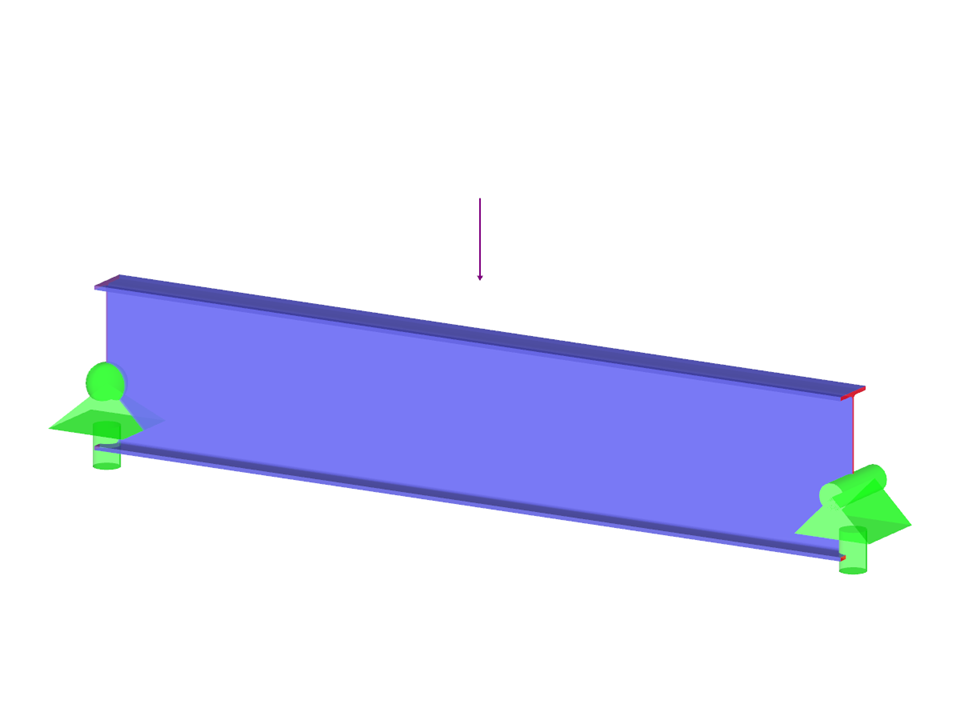

На рисунке 1 показана балка ASTM A992 W 24x62 с сдвигом на концах 48 000 и 145 000 тыс.фунтов (kips) при постоянной и временной нагрузке. Проверьте доступную прочность на сдвиг у балки, выбранной на основе LRFD и ASD.
Контрольный пример 001005 | 2
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 2 |
Общий вес | 0,281 t |
Размеры (метрические) | 3,703 x 0,655 x 0,655 m |
Размеры (имперские) | 12.15 x 2.15 x 2.15 feet |
Версия программы | 5.16.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
