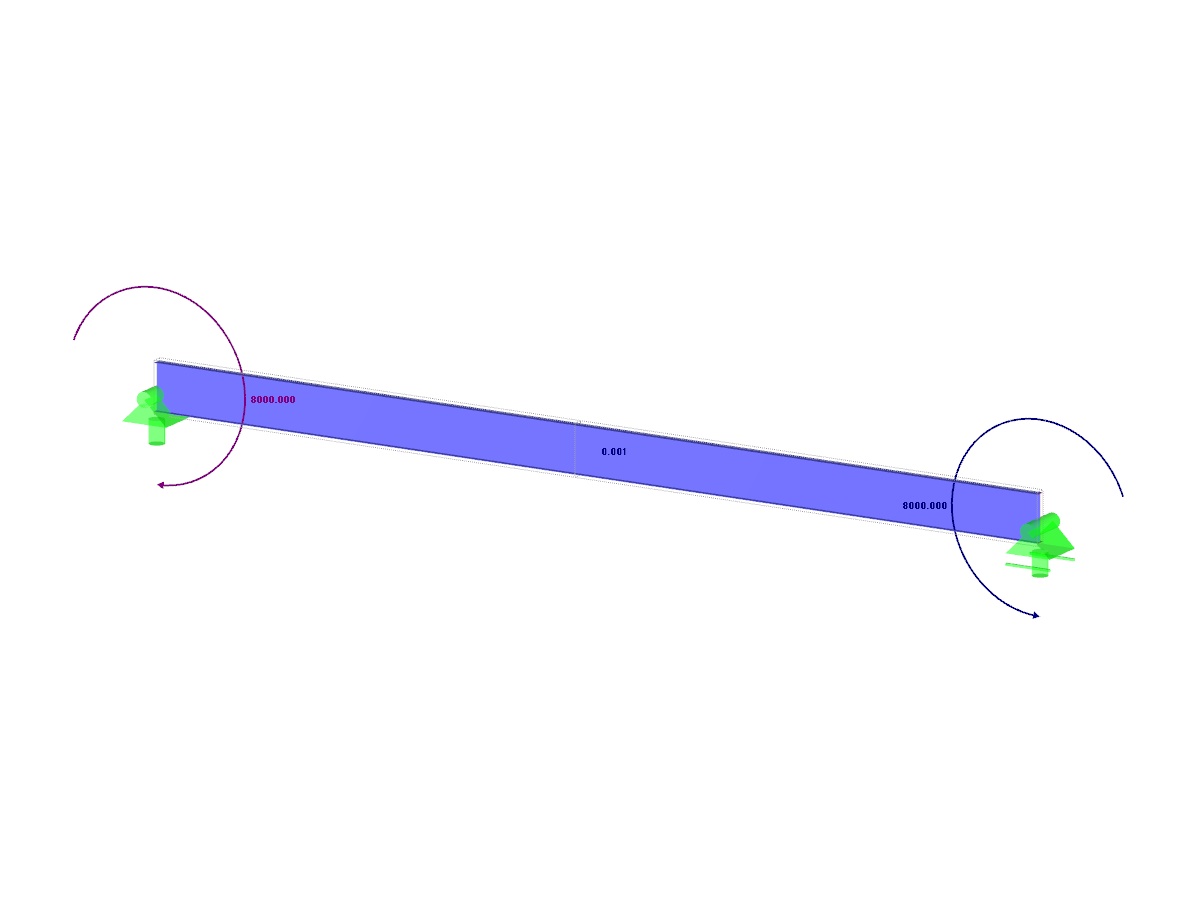

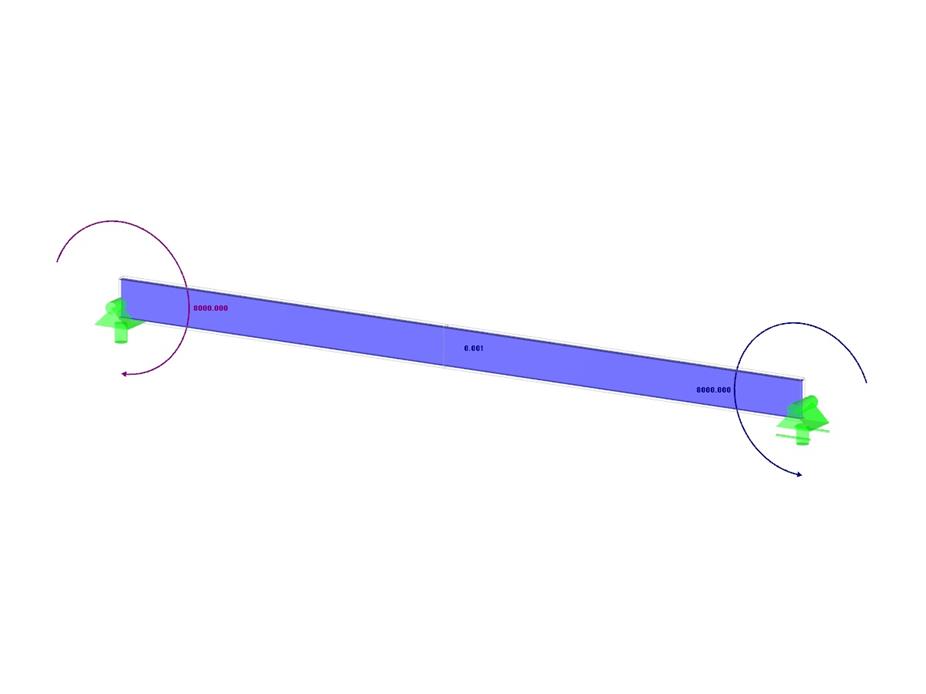

Простая опёртая балка загружена чистым изгибом. Далее будет необходимо определить критическую нагрузку и соответствующий коэффициент нагрузки от бокового выпучивания.
Пример проверки 000095 | 3
Количество узлов | 3 |
Количество линий | 2 |
Количество стержней | 2 |
Количество загружений | 1 |
Общий вес | 0,271 t |
Размеры (метрические) | 10,256 x 0,256 x 0,256 m |
Размеры (имперские) | 33.65 x 0.84 x 0.84 feet |
Версия программы | 5.19.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
