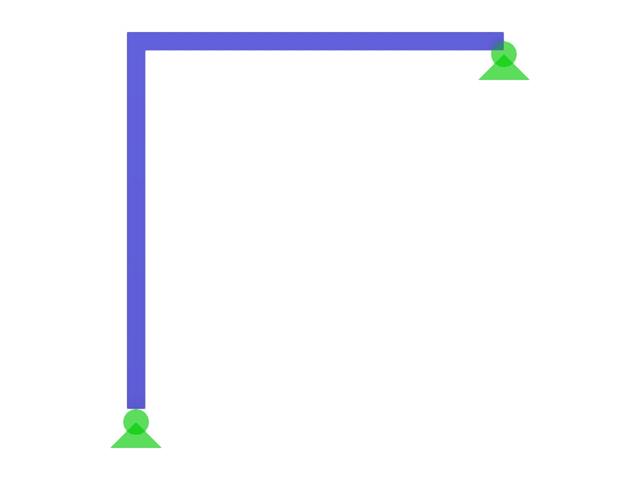

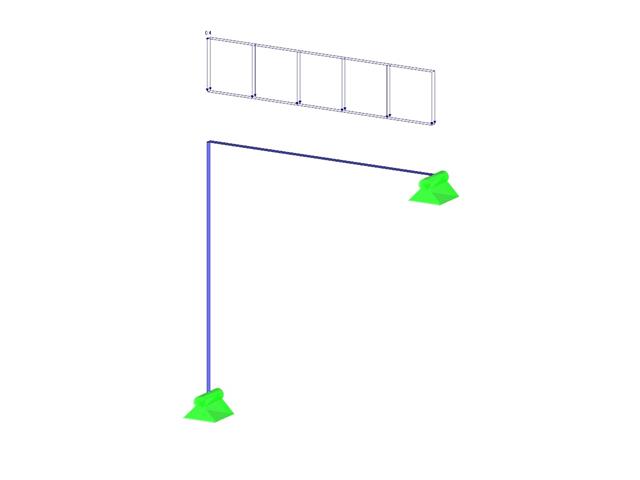

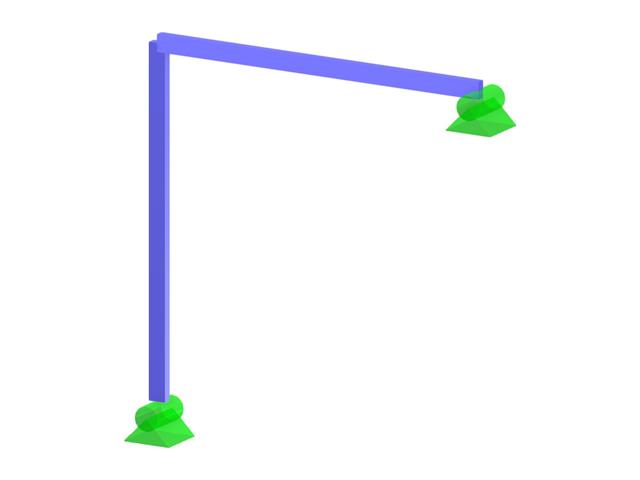

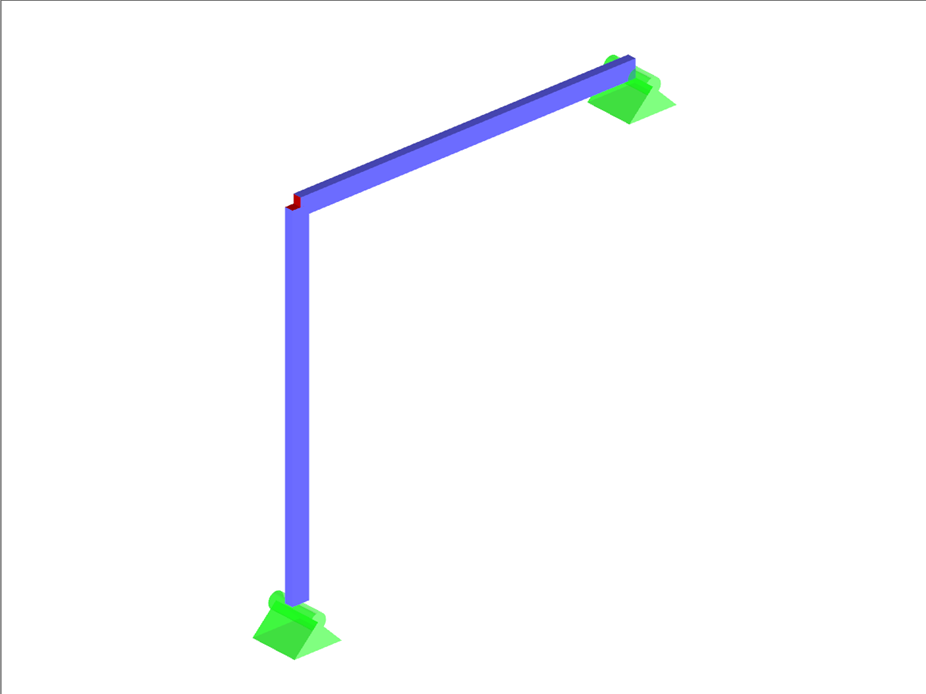

Криволинейная балка состоит из двух балок с прямоугольным сечением. Горизонтальная балка находится под действием распределенной нагрузки. Пренебрегая собственным весом, определите максимальное напряжение на верхней поверхности горизонтальной балки.
Контрольный пример 000087 | 1
Количество узлов | 3 |
Количество линий | 2 |
Количество стержней | 2 |
Количество загружений | 1 |
Общий вес | 0,020 t |
Размеры (метрические) | 1,076 x 0,076 x 1,076 m |
Размеры (имперские) | 3.53 x 0.25 x 3.53 feet |
Версия программы | 5.12.02 |
