Биметрический пояс состоит из инвара и меди. Левый конец би металлической полосы жестко закреплен, а правый конец свободно нагружается от перепада температур. Пренебрегая собственным весом, определите прогиб би металлической полосы (свободный конец).
Субмодели

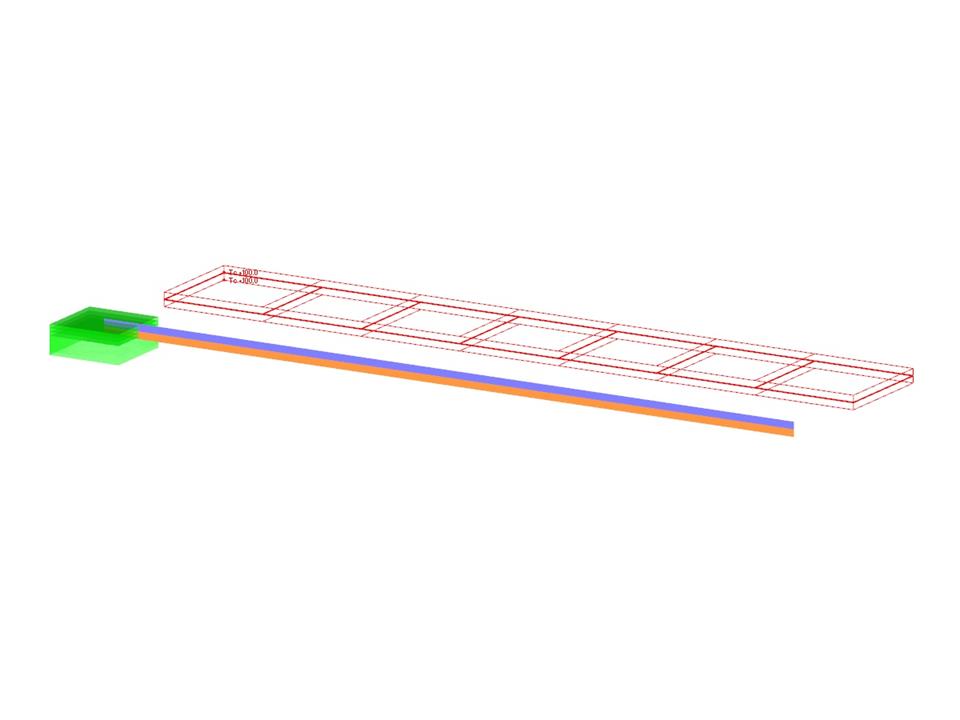

Контрольный пример 000078 | 1
| Количество узлов | 6 |
| Количество линий | 7 |
| Количество поверхностей | 2 |
| Количество загружений | 1 |
| Общий вес | 0,000 t |
| Размеры (метрические) | 0,100 x 0,000 x 0,002 m |
| Размеры (имперские) | 0.33 x 0 x 0.01 feet |
| Версия программы | 5.10.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
