Расчёт отдельных, сборных и блочных фундаментов
Всего позиций: 4
RF-FOUNDATION Pro (английская версия) | Характеристики
- Доступные типы фундамента:Чистая фундаментная плита (по выбору без арматуры)
- или стаканного фундамента с гладкими стенками подколонника
- фундамент стаканного типа с шероцховатыми стенами подколонника
- Блочный фундамент с гладкими сторонами подколонника
- блочный фундамент с шероховатыми стенами подколонника
- Определение размеров по норме EN 1992-1-1 и EN 1997-1
- Доступны следующие национальные приложения Еврокода 2 и Еврокода 7:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/НП:2011 | BDS EN 1997-1:2005/НП:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/НП:2008 | Свенск EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/НП:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/НП:2009 | CYS EN 1997‑1/NA:2004
-
В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Автоматический расчёт определяющих нагрузок от загружений
- Спецификация дополнительных опорных реакций
- Определение предложения по армированию для нижней и верхней арматуры плиты, с учетом наиболее благоприятного сочетания сетки и арматурных стержней
- Индивидуальная настройка подбора арматуры
- Результаты армирования фундамента в детальных арматурных чертежах
- Результаты в табличном и графическом виде
- Визуализация фундамента, колонн и арматуры в 3D-рендеринге
RF-FOUNDATION Pro (английская версия) | Ввод данных
Фундаменты задаются графически по опорам с помощью функции [Выбор] в графическом пользовательском интерфейсе RFEM/RSTAB и установкой загружений, которые должны быть рассчитаны. Вы можете быстро и легко задать все другие подробности фундамента в удобных окнах ввода.
В дополнение ко всем опорным реакциям из RFEM/RSTAB можно указать другие нагрузки для учета при проектировании данного фундамента. Доступны следующие дополнительные нагрузки:
- Дополнительная нагрузка на поверхность от верхнего слоя грунта
- Отрицательная нагрузка на поверхность; например, из-за пробок
- Уровень грунтовых вод для учета плавучести
- Сосредоточенные нагрузки в любом положении на фундаментной плите
- Равномерно распределенные нагрузки с любым распределением по фундаментной плите
RF-FOUNDATION Pro (английская версия) | Расчёт
Можно выполнить следующие виды расчета:
- Расчет равновесного предельного состояния
- Расчет предельного состояния на всплытие
- Расчет на потерю несущей способности грунта (контактное давление грунта)
- Расчет нагрузок с большими эксцентриситетами
- Расчет фундамента на кручение и ограничение стыков с зазором
- Расчет на скольжение
- Расчет осадки
- Расчет на разрушение от изгиба плит и подколонников
- Расчет на продавливание
Размеры фундамента и подколонника могут быть заданы пользователем или определены модулем. Можно редактировать подобранную арматуру вручную. В таком случае расчет будет обновлен автоматически.
RF-FOUNDATION Pro (английская версия) | Результаты
Программа создает подбор арматуры для верхней и нижней арматуры плиты. Программа автоматически ищет наиболее благоприятное сочетание арматуры, с каркасом и добавленными стержнями. При необходимости, арматурные стержни распределяются по двум площадям армирования с помощью ограничений. Армирование можно индивидуально изменить следующим образом:
- Применение другого типа мата
- Индивидуальный контроль диаметра и шага добавленных стержней
- Свободный выбор ширины участка армирования
- Индивидуальная спецификация арматуры

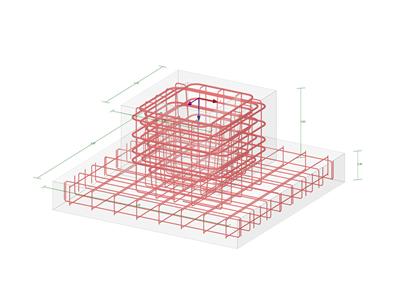

Вы можете изобразить фундамент с превосходным качеством рендеринга, включая арматуру. В рендеринге, а также в семи арматурных чертежах с различными размерами, готовых к строительству, модуль предлагает решение для расчёта подколонника. Здесь же можно изменить количество, положение, диаметр и шаг используемых арматурных стержней. Кроме того, можно задать форму применяемых связей.
Размеры фундаментной плиты и подколонника могут быть определены дополнительным модулем или могут быть заданы пользователем. Наглядные окна отображают результаты каждого выполненного расчета, включая все промежуточные значения. Они затем включены в уменьшенный протокол результатов, который обеспечивает достоверный расчет конструкций.
-
