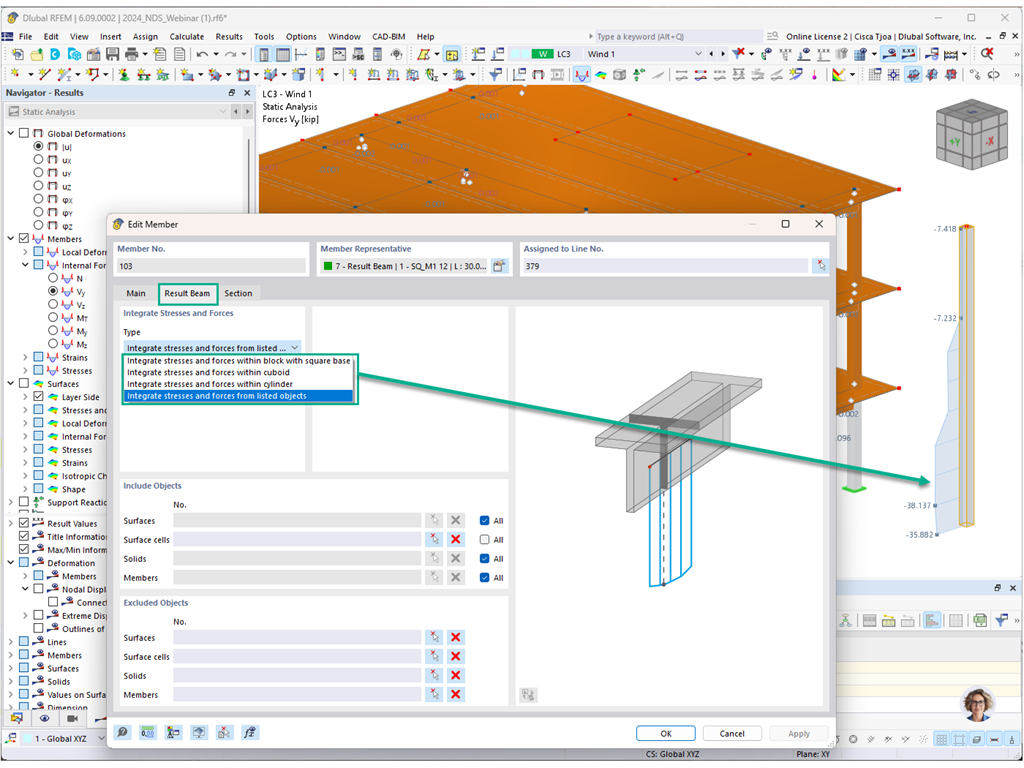

Тип стержня «Результирующая линия»

В нашей статье представлен всесторонний обзор основных методов сейсмического расчета с объяснением их принципов и применения, а также случаев, в которых они наиболее эффективны.

Расчет на огнестойкость в соответствии с разделом 16 NDS [1] для деревянных стержней и поверхностей доступен в аддоне Расчёт деревянных конструкций. В нашей статье на примере из технического отчета AWC № 10 [2] показано, каким образом можно в расчете на огнестойкость учесть обугливание древесины и уменьшение размеров сечений.

При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. Задача, описанная в данной статье, состоит в том, чтобы рассмотреть этажи дома как отдельные стадии строительства. Данные вводятся с помощью программы C#, поэтому пользователю не нужно вводить элементы отдельных этажей вручную.

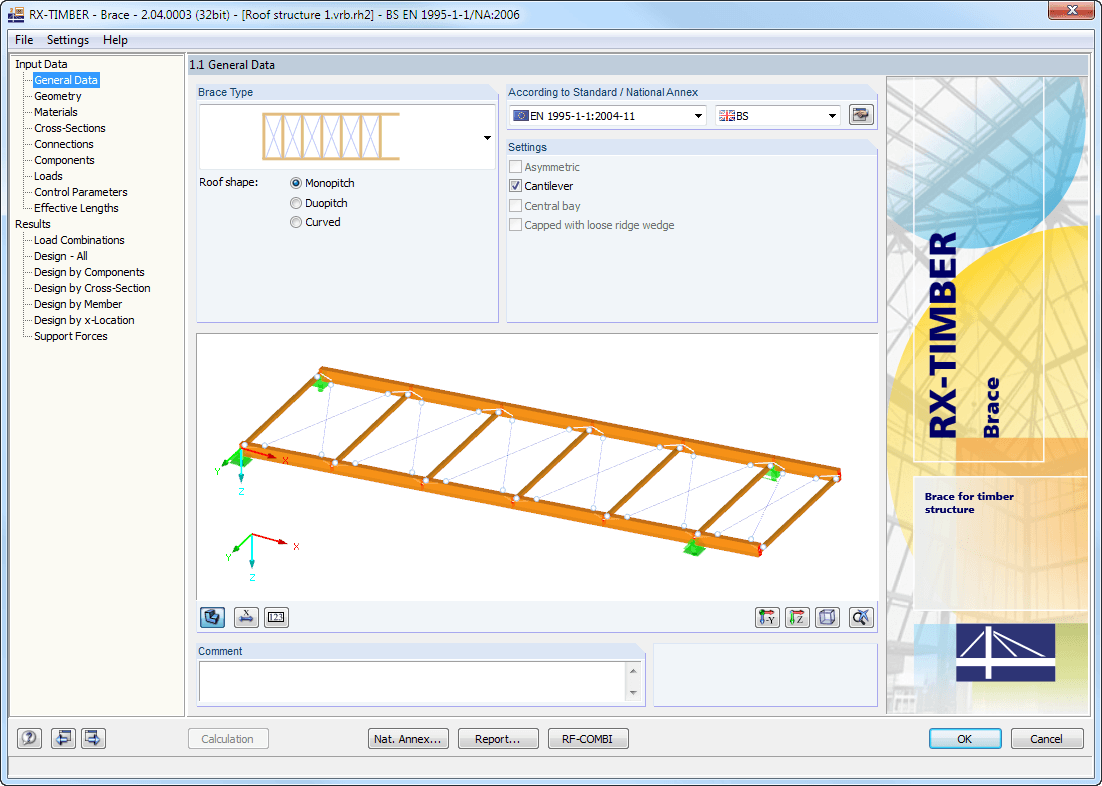

Параметры геометрии вводятся с помощью шаблонов, аналогично всем остальным программам семейства RX-TIMBER. Выбирая конструкцию кровли, Вы определяете основную геометрию, которую можно откорректировать с помощью пользовательских параметров. Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны все классы материалов, указанные в норме EN 1995-1-1, для дощатоклееной древесины, лесоматериала лиственных и хвойных пород. Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных.

Вследствие того, что стальные сечения также используются в связях жесткости, текущие классы прочности стали также содержатся в библиотеке. Поэтому в ассортименте также прокатные и сварные профили. Повышение жесткости соединительных элементов можно рассмотреть в таблице 1.5 Соединения, в качестве поступательной и вращательной жесткости пружины. Программа обрабатывает данные жесткости с помощью жесткости, которая разделена на частичный коэффициент надежности для расчета несущей способности и с помощью средних величин жесткости для расчета на пригодность к эксплуатации. Нагрузку можно ввести напрямую, как боковую нагрузку (эквивалентную боковую нагрузку) возникающую вследствие расчета решетчатой фермы.

Ветровая нагрузка автоматически применяется ко всем четырем сторонам конструкции. Кроме того, вы можете задать пользовательские нагрузки; например, сосредоточенные нагрузки от колонн (критическая нагрузка). В соответствии с генерированными нагрузками, программа автоматически в фоновом режиме создает сочетания для предельного состояния по прочности, предельного состояния по пригодности к эксплуатации и для расчета огнеупорности. Генерированные сочетания могут быть учтены в расчете или изменены с помощью параметров, заданных пользователем.

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.

В базе данных материалов RFEM вы можете найти фанерные материалы по американской и канадской норме ANSI/APA PRG 510 Plywood (USA/CAN).
