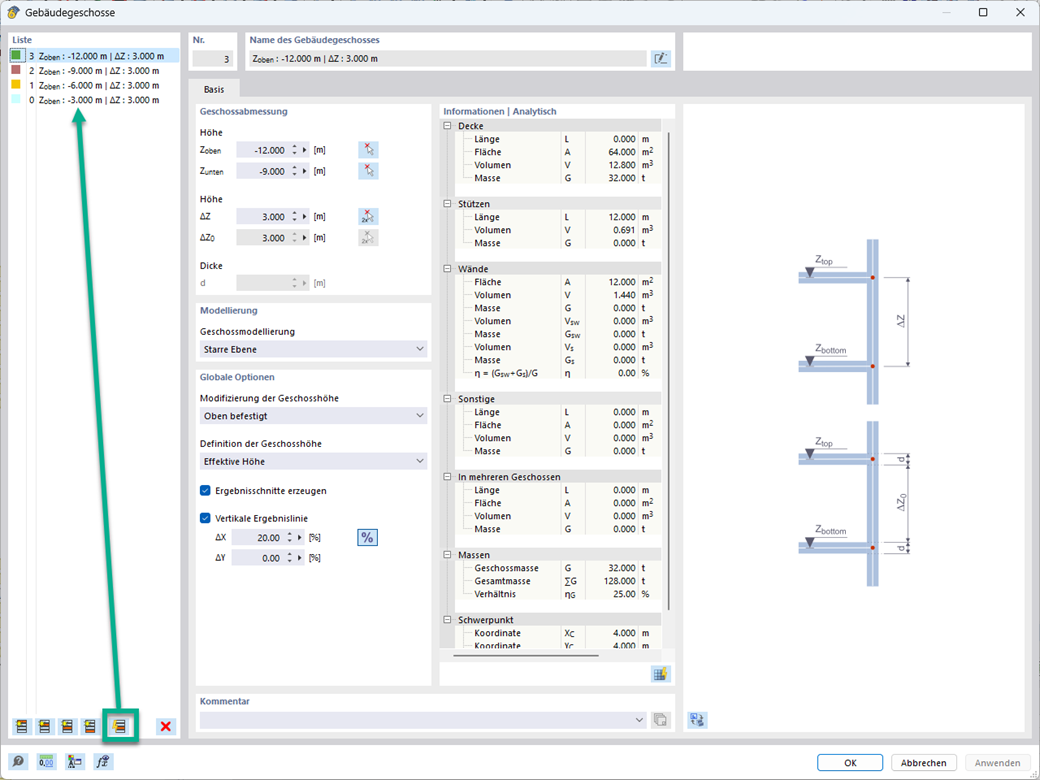

Используйте генератор этажей здания в аддоне Модель здания для автоматического создания этажей здания в зависимости от топологии модели.
У вас есть какие-нибудь вопросы?
Длина: 01:06:40 min
Функции продукта
Длина: 00:00:49 min
Длина: 01:04:39 min
Длина: 00:52:59 min
Длина: 01:04:22 min
Длина: 01:12:10 min
Длина: 01:07:48 min
Длина: 00:01:55 min
Национальные строительные нормы Канады (NBC) 2020 в разделе 4.1.8.7 содержат четкий порядок выполнения для методов сейсмического расчета. Согласно тому, более прогрессивный метод, а именно метод анализа динамических характеристик по разделу 4.1.8.12, должен применяться для всех типов конструкций, кроме тех, которые соответствуют критериям раздела 4.1.8.7. Для всех остальных конструкций затем можно применить более простой метод, т. наз. метод эквивалентной статической силы (ESFP), описанный в разделе 4.1.8.11.
В RFEM 6 сейсмический расчёт можно выполнить с помощью аддонов Модальный анализ и Анализ спектра реакций. После выполнения спектрального анализа можно использовать аддон «Модель здания» для изображения воздействий на перекрытия, междуэтажных сдвигов и сил в диафрагмах жёсткости.
Модель здания - это один из аддонов для специальных решений в RFEM 6. Речь идет об удобном инструменте моделирования, с помощью которого можно легко задавать и изменять этажи зданий. Модель здания можно активировать в начале процесса моделирования и после него.
При создании диафрагм жёсткости и балок-стенок можно придавать не только поверхности и ячейки, но и стержни.
При расчёте модели здания можно пренебречь отверстиями определённой площади. Эту функцию можно активировать в общих настройках этажей здания. Появится предупреждающее сообщение о том, что отверстиями пренебрегли.
Модель здания рассчитывается в два этапа:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
Диафрагмы жёсткости и балки-стенки доступны в аддонах для расчёта как независимые объекты. Таким образом, можно быстрее фильтровать объекты в результатах, а также лучше документировать в протоколе результатов.
У меня есть 3D-модель, и я пытаюсь разбить её на «стены» и «поверхности» с помощью модели здания и рассчитать их отдельно Но тогда моя конструктивная система становится нестабильной. В чём может быть причина?
Я получил сообщение об ошибке «Поверхность несовместимого типа ... (Поверхность в верхней плоскости этажа здания должна быть типа «Передача нагрузки») »при выполнении расчета. Почему? В чем причина?
