- Расчет стержней и блоков стержней на сжатие, изгиб, сдвиг и комбинированные воздействия

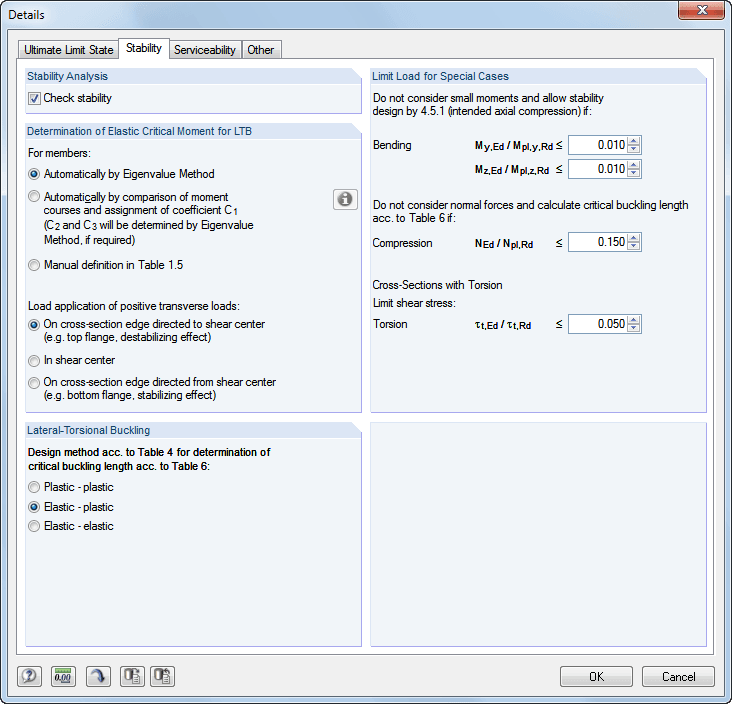

- Расчет на устойчивость при изгибе и кручении
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
- Возможность применения дискретных боковых опор к балкам
- Автоматическая классификация сечений (класс 1 - 4)
- Расчет деформаций (пригодность к эксплуатации)
- Оптимизация сечения
- Широкий диапазон сечений, таких как прокатные двутавры; швеллеры; тавры; уголки; прямоугольные и круглые пустотелые профили; круглые стержни; симметричные и несимметричные параметрические двутавры, тавры и уголки; двойные уголки
- Возможность импорта приведенных длин из модуля RF-STABILITY/RSBUCK
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
RF-STEEL SIA (английская версия) | Характеристики
![Ввод промежуточного бокового опирания в центре стержня 1](/ru/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![КБ 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/ru/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Жёсткость стального соединения и её влияние на расчет конструкции](/ru/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![КБ 001875 | Расчет стержней, устойчивых к моменту, по норме AISC 341-22 в программе RFEM 6](/ru/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Detaileinstellungen Stabilität](/ru/webimage/007101/1591592/000173-en-png-png.png?mw=512&hash=4c04f05756851c05487b6a2a4b343b9487868bee)
- Расчет стержней и блоков стержней на сжатие, изгиб, сдвиг и комбинированные воздействия
- Расчет на устойчивость при изгибе и кручении
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
- Возможность применения дискретных боковых опор к балкам
- Автоматическая классификация сечений (класс 1 - 4)
- Расчет деформаций (пригодность к эксплуатации)
- Оптимизация сечения
- Широкий диапазон сечений, таких как прокатные двутавры; швеллеры; тавры; уголки; прямоугольные и круглые пустотелые профили; круглые стержни; симметричные и несимметричные параметрические двутавры, тавры и уголки; двойные уголки
- Возможность импорта приведенных длин из модуля RF-STABILITY/RSBUCK
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
![Nachweise lastfallweise](/ru/webimage/007103/1591653/000175-en-png.png?mw=512&hash=079424ad0c9a59abbf2d8bcb3ba77d1ad59bfb58)
Для оценки результатов выводятся наглядные таблицы результатов. В первом окне показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.
В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Можно изобразить все промежуточные результаты во всех точках вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов. Графическое изображение результатов определяющих критериев расчета в RFEM/RSTAB позволяет быстро просмотреть расчетные соотношения отдельных элементов конструкции.
![Seitliche Lagerungen](/ru/webimage/007102/1591622/000174-en-png-png.png?mw=512&hash=42dbcbdfcd4d4c6a5c4ec8160acb2539374e40b7)
Данные, касающиеся материалов, нагрузок и сочетаний, задаваемые в RFEM/RSTAB, должны соответствовать концепции расчета, описанной в норме SIA 263.
В базе данных материалов RFEM/RSTAB уже имеются соответствующие материалы для SIA. Кроме того, RFEM/RSTAB автоматически создает соответствующие сочетания нагрузок по SIA 260. Однако, можно создать все сочетания вручную в RFEM/RSTAB.
В дополнительном модуле RF-/STEEL SIA задаются стержни и блоки стержней, которые необходимо рассчитать, а также загружения, сочетания нагрузок и расчетные сочетания. На следующих этапах можно исправить заданные по умолчанию параметры боковых промежуточных опор и расчетных длин.
В случае применения ряда стержней, можно задать индивидуальные условия опирания и эксцентриситеты для каждого промежуточного узла отдельных стержней. Затем специальный инструмент МКЭ определяет критические нагрузки и моменты, необходимые для расчета на устойчивость в данных ситуациях.
