Одноуголковый сжатый стержень по AISC, раздел E5

Согласно AISC, раздел E5, влиянием эксцентриситета на одноуголковых стержнях можно пренебречь при соблюдении следующих условий:

• Стержни нагружены на концах сжатием через одну и ту же опору
• Стержни прикрепляются сваркой или соединениями минимум с двумя болтами
• Нет промежуточных поперечных нагрузок
• L_c/r ≤ 200 [проверено в RFEM]
• У неравнобоких уголков отношение ширины длинной полки к ширине короткой полки b_l/b_s меньше 1,7 [проверено в RFEM]

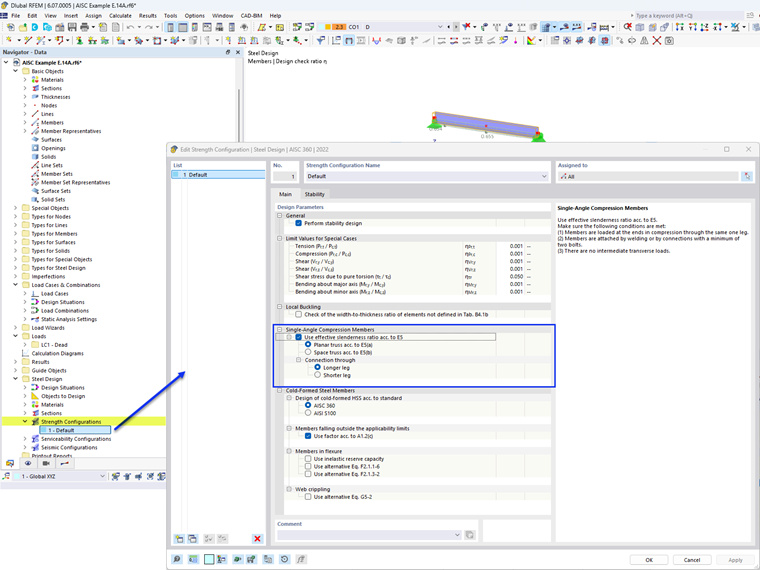

В разделе «Конфигурация прочности» активируйте опцию «Использовать эффективный коэффициент гибкости по с E5». Выберите плоскую или пространственную ферму, затем укажите, будет ли полка примыкать к более длинной или более короткой полке.

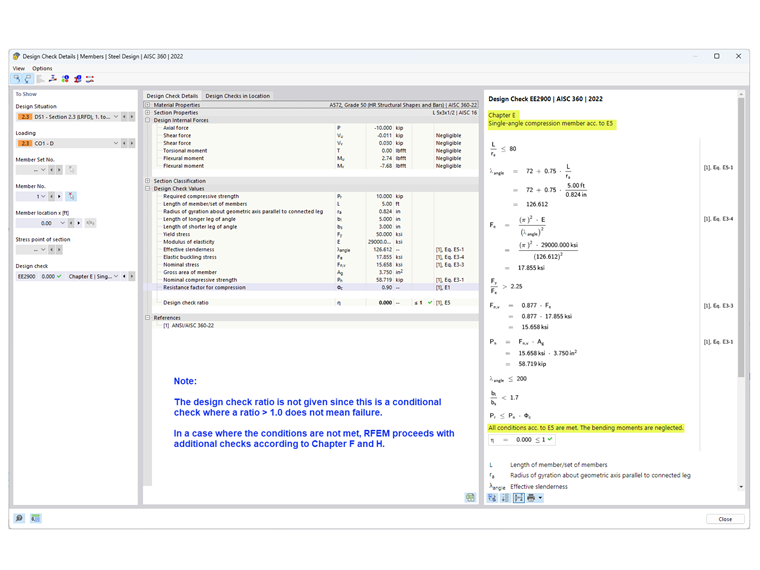

После выполнения расчёта, результат будет представлен в разделе Расчётная проверка EE2900. В случаях, когда требования раздела E5 не выполняются, RFEM приступает к оценке стержня на комбинированную осевую нагрузку и изгиб по главам F и H.
