Ответ:

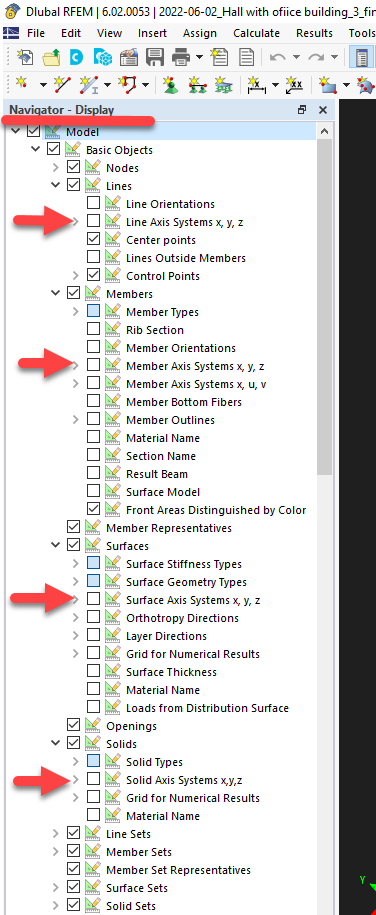

Можно изобразить местные системы координат для линий, стержней, поверхностей и тел. Выбор изображения доступен, например, на вкладке «Изобразить» в Навигаторе проекта.
Для поверхностей оси X и Y лежат в плоскости поверхности, а ось Z перпендикулярна ей. Направление местной оси Z для поверхности не зависит от общего направления оси Z.
Для стержней ось X по умолчанию располагается вдоль стержня, а оси Y и Z перпендикулярны ему. Для большинства сечений ось Z расположена вдоль более сильной оси инерции элемента.

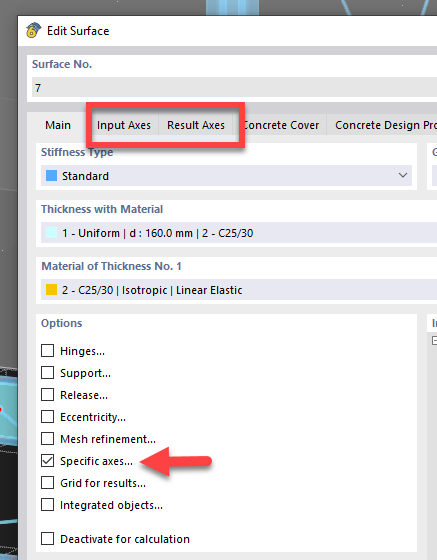

Местную систему координат можно инвертировать, используя опцию в контекстном меню данного элемента, или, в случае поверхностей, с помощью опций элемента для определенных осей.
