Сгенерированные комбинации сейсмических нагрузок

Мои сочетания сейсмических нагрузок, созданные в ASCE 7, комбинируют направления X и Y в одном и том же СН. Как мне изменить это на только независимые направления?

Ответ:

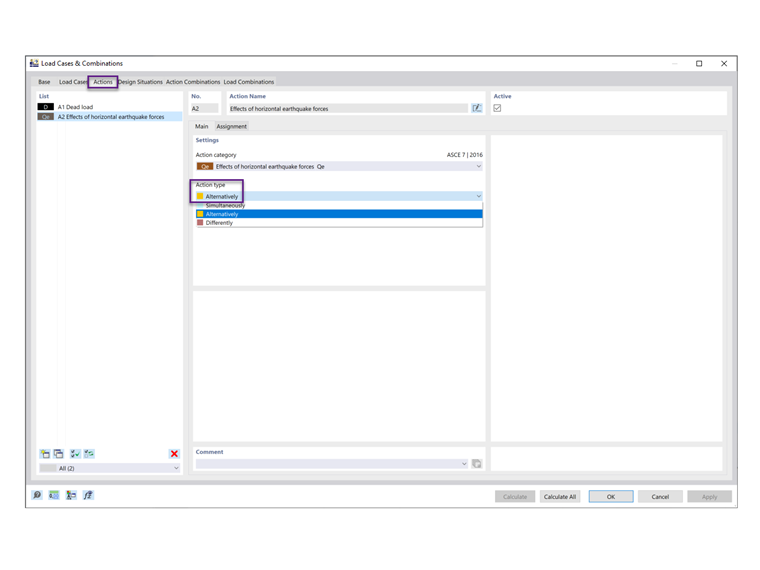

Настройка по умолчанию RFEM предполагает ортогональное сочетание направлений X и Y. To apply the Independent Directional procedure, go to the Actions tab and change the action type from Simultaneously to Alternatively for Qe (Image 01).

FAQ 005323 | Мои сгенерированные ASCE 7 сейсмические нагрузки комбинируют направления X и Y
1 Тип действия

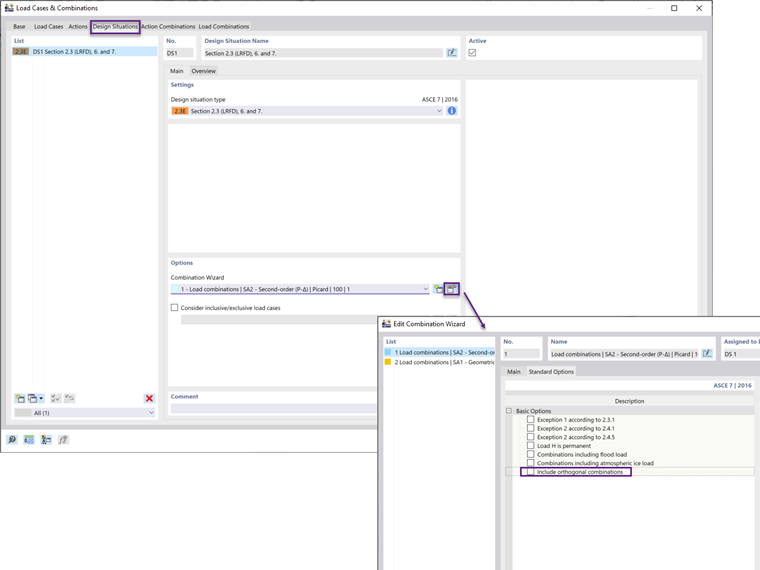

Next, go to the Design Situations tab and select Edit Combination Wizard. In the Standard Options tab, deactivate the “Include orthogonal combinations” option (Image 02).

FAQ 005323 | Сгенерированные мной с помощью ASCE 7 сейсмические нагрузки объединяют направления X и Y
2 Опция "Включить ортогональные комбинации"

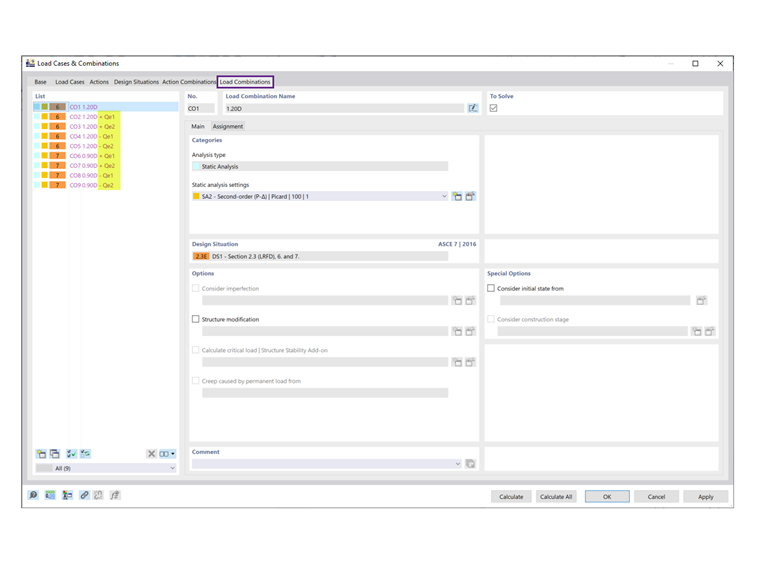

As shown under the Load Combinations tab, the orthogonal COs are no longer listed (Image 03).

FAQ 005323 | Мои сгенерированные нагрузки от ASCE 7 комбинируют направления X и Y
3 Независимые направления в сочетаниях сейсмических нагрузок
