Цвета для сжатия и растяжения

Какова причина изменения цветов для сжатия и растяжения в RFEM 6 и RSTAB 9 по сравнению с предыдущими версиями программ? Seither war Druck rot und Zug blau.

Ответ:

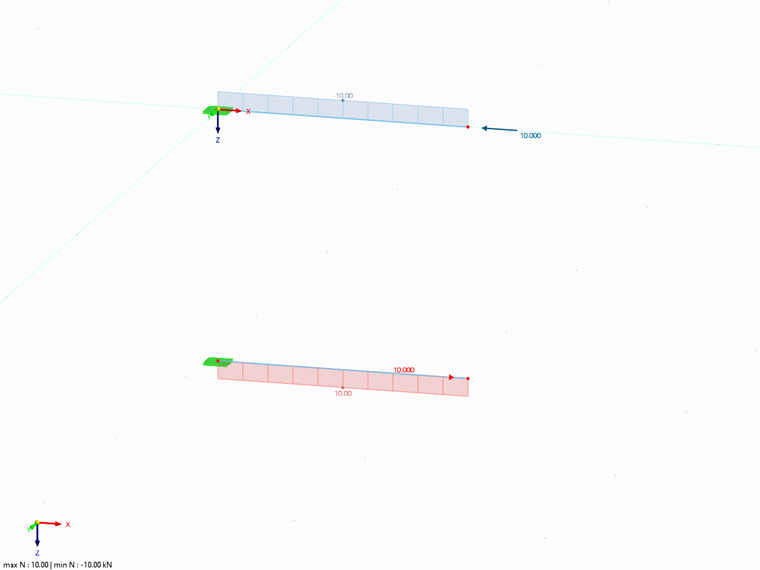

Цвета результатов стержневых компонентов были скорректированы для многоцветного отображения результатов поверхностей. Die Mehrfarbendarstellung basiert auf einem Farbspektrum, das von blau nach rot verläuft. Hierbei repräsentiert blau das Minimum und rot das Maximum. Sinngemäß zeigt die zweifarbige Stabergebnisdarstellung jetzt negative Werte blau und positive Werte rot an. Bei einem Wechsel auf die mehrfarbige Stabergebnisdarstellung gilt ebenfalls diese Logik und kleine (negative) Werte bleiben im unteren blauen Segment des Spektrums und große (positive) Werte im oberen roten Segment des Spektrums.

FAQ 005085 | В чем причина изменения цвета сжатия и растяжения в RFEM 6 и RSTAB 9 по сравнению с предыдущими версиями программы? Seither war Druck rot und Zug blau.
FAQ 005085 | Цвета сжатия и растяжения
