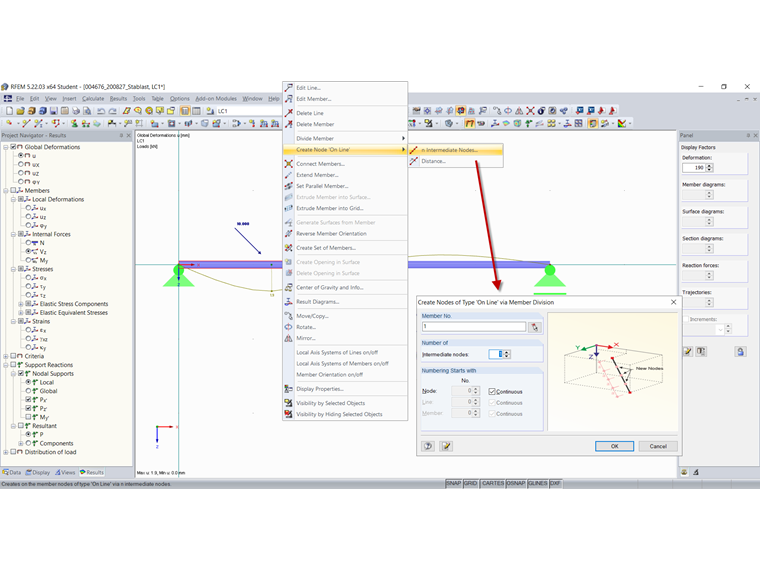

В данном случае рекомендуем использовать функцию «Создать узел 'на линии'», доступную из контекстного меню стержня, которая способна создать узел, не разделяющей стержень.
При использовании данного типа узла, линия не разделяется и остается целиком. Параметр узла δ затем описывает относительное расстояние до начального узла линии. Благодаря узлам на линиях, затем можно применить узловые нагрузки в любом месте линии или создать узел сетки КЭ.

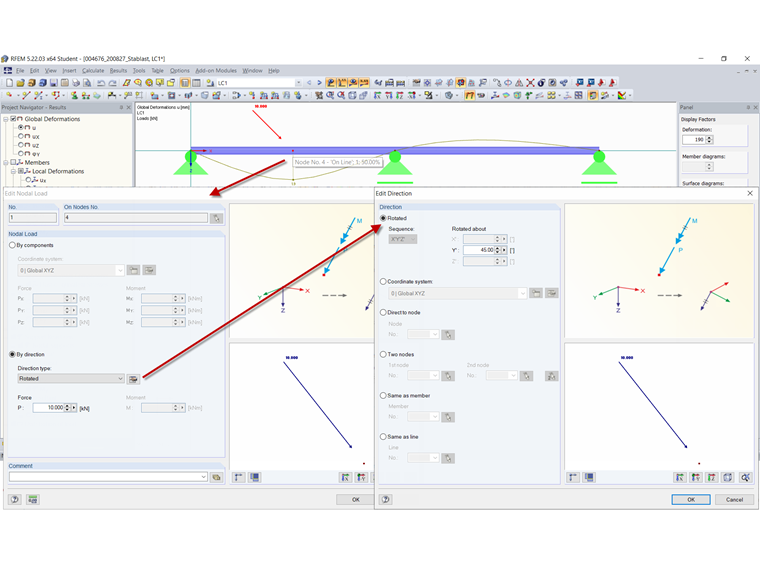

После создания данного типа узла, применить к нему узловую нагрузку, обычно под любым углом.

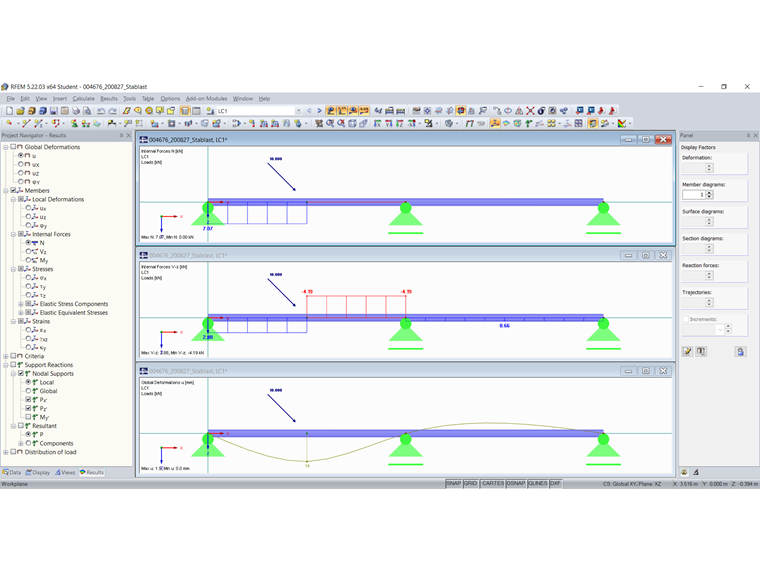

Как видно из результатов, теперь сила действует согласно ожиданиям.
