Линейные опоры со стеной по Z для расчета в дополнительном модуле RF-PUNCH Pro

Сначала, пожалуйста, проверьте, не произошла ли в модели при вводе ширины t в диалоговом окне «Стены по Z» ошибка в единицах измерения, потому что в данном месте нужно вводить запись в «мм».

Если, например, ширина t задана вместо мм в см, тогда дополнительный модуль RF ‑ PUNCH Pro не сможет распознать ни конец, ни угол стены.

После исправления записи, можно будет в модуле RF‑PUNCH Pro снова выбрать требуемый узел для расчета.

FAQ

FAQ 004637 | Я ввел линейную опору с помощью функции «Стена в Z», но не могу выбрать конец стены для ...

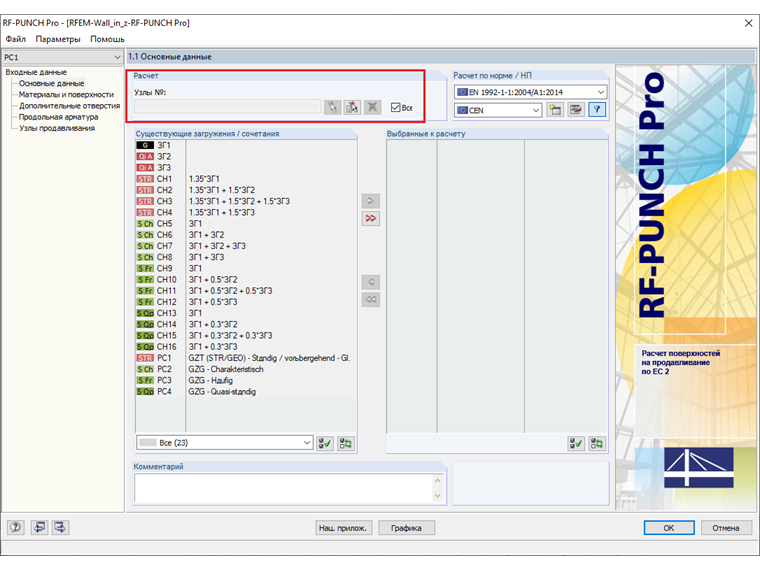

Окно 1.1 с выбором узлов для расчета в дополнительном модуле RF-PUNCH Pro

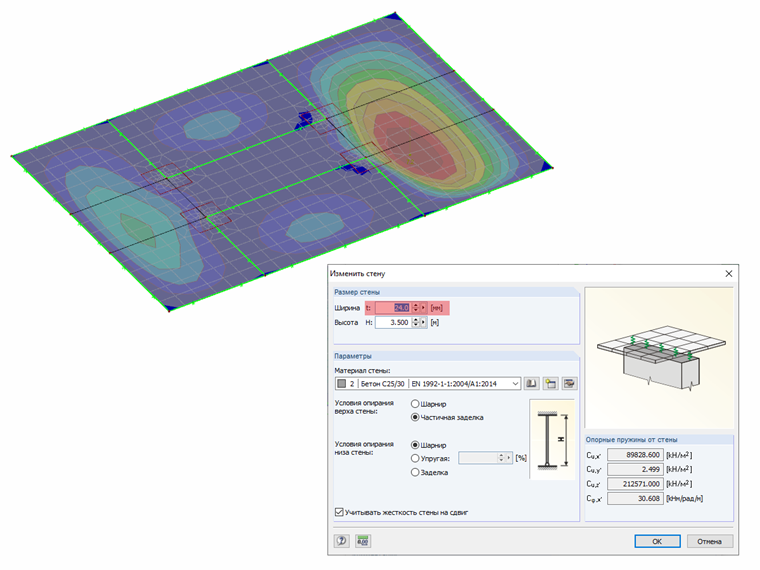

Диалоговое окно «Изменить стену» с указанием ширины «t» в [мм]
