Ошибка при импорте файла .stp (DSTV): Fehlende Querschnitte

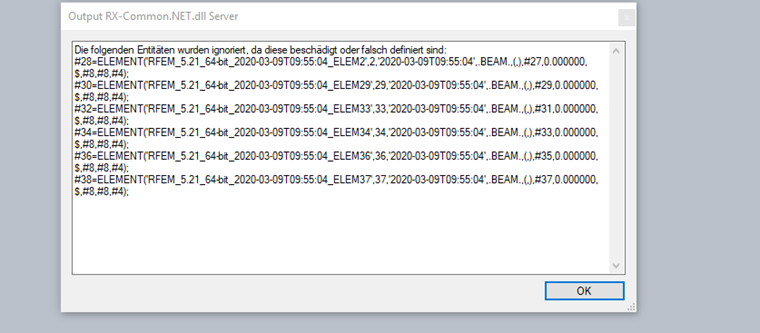

При импорте файла .stp (DSTV), который я экспортировал в программу RFEM/RSTAB, мне всегда отобразится лишь показанное на рисунке сообщение об ошибке, а сечения вовсе не экспортируются. Почему это так?


Ответ:

Для выполнения импорта в программу RFEM/RSTAB посредством интерфейса DSTV, программе требуется наличие узлов, в которых можно поместить сечения.

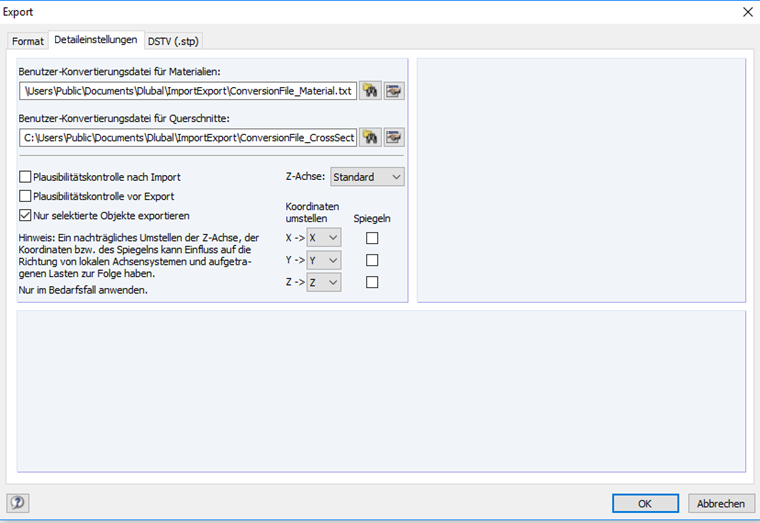

Однако, при использовании функции «Экспортировать только выбранные объекты» (Рисунок 02) часто случается, что для экспорта выбираются только стержни. В таком случае, в выборе отсутствуют узлы и соответственно программа не способна создать модель.

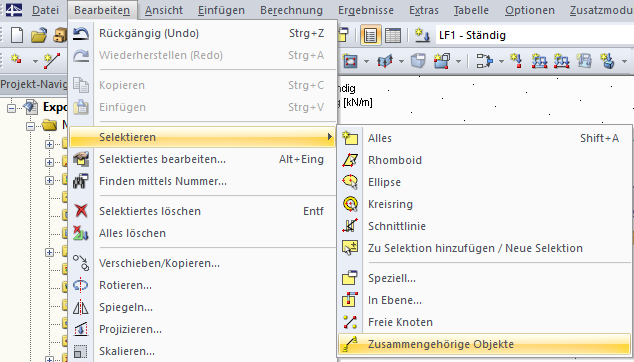

Потому все объекты, необходимые для описания модели, нужно выбрать с помощью функции «Выбрать» → «Связанные объекты» (Рисунок 03). Затем импорт выполняется правильно.
