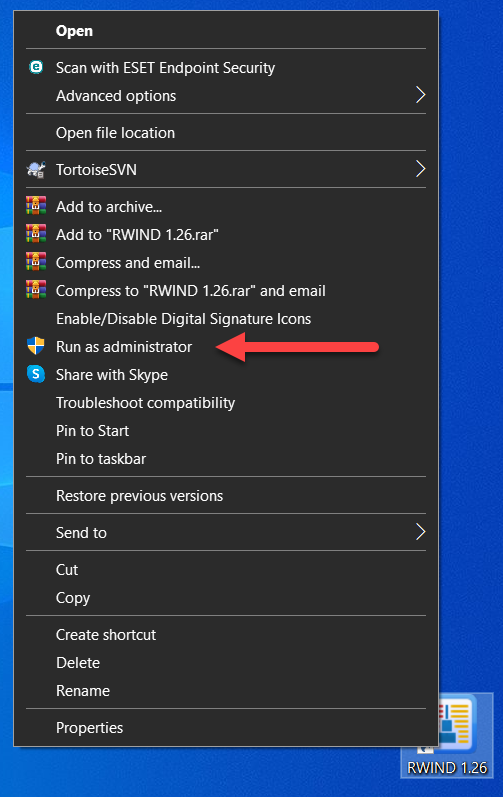

- Запустите RWIND Simulation «от имени администратора». Для этого щелкните правой кнопкой мыши по значку RWIND Simulation и выберите «Запуск от имени администратора».

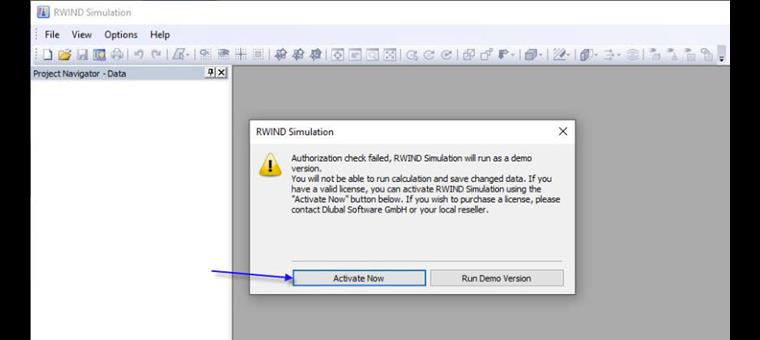

- Нажмите кнопку «Активировать сейчас», чтобы подтвердить проверку авторизации.

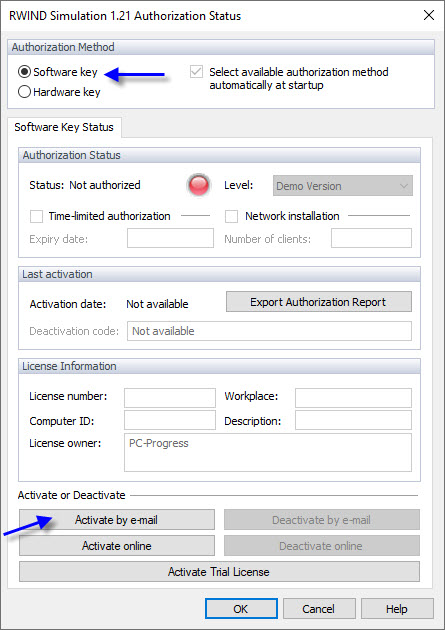

Затем откроется диалоговое окно «Статус авторизации демо-версии RWIND Simulation 1.xx». - В диалоговом окне «RWIND Simulation 1.xx Demo Authorization Status», выберите опцию «Software Key» в области Authorization Method и щелкните по функции «Activation via E-Mail» в нижней части.

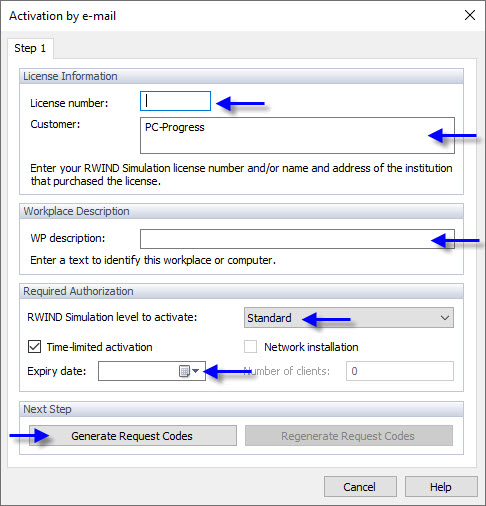

Откроется диалоговое окно «Активация по электронной почте». - В диалоговом окне «Активация по электронной почте» введите информацию о вашей лицензии (номер лицензии и/или название и адрес учреждения, которое приобрело лицензию на программу) на основе ваших договорных документов.
Кроме того, введите пользовательское описание рабочей станции, которая должна быть активирована, в разделе «Описание рабочей области» и уровня RWIND Simulation с датой истечения срока действия активации, которая должна быть выполнена в разделе «Требуемая авторизация».
Затем нажмите кнопку «Создать код запроса», чтобы подтвердить ввод.

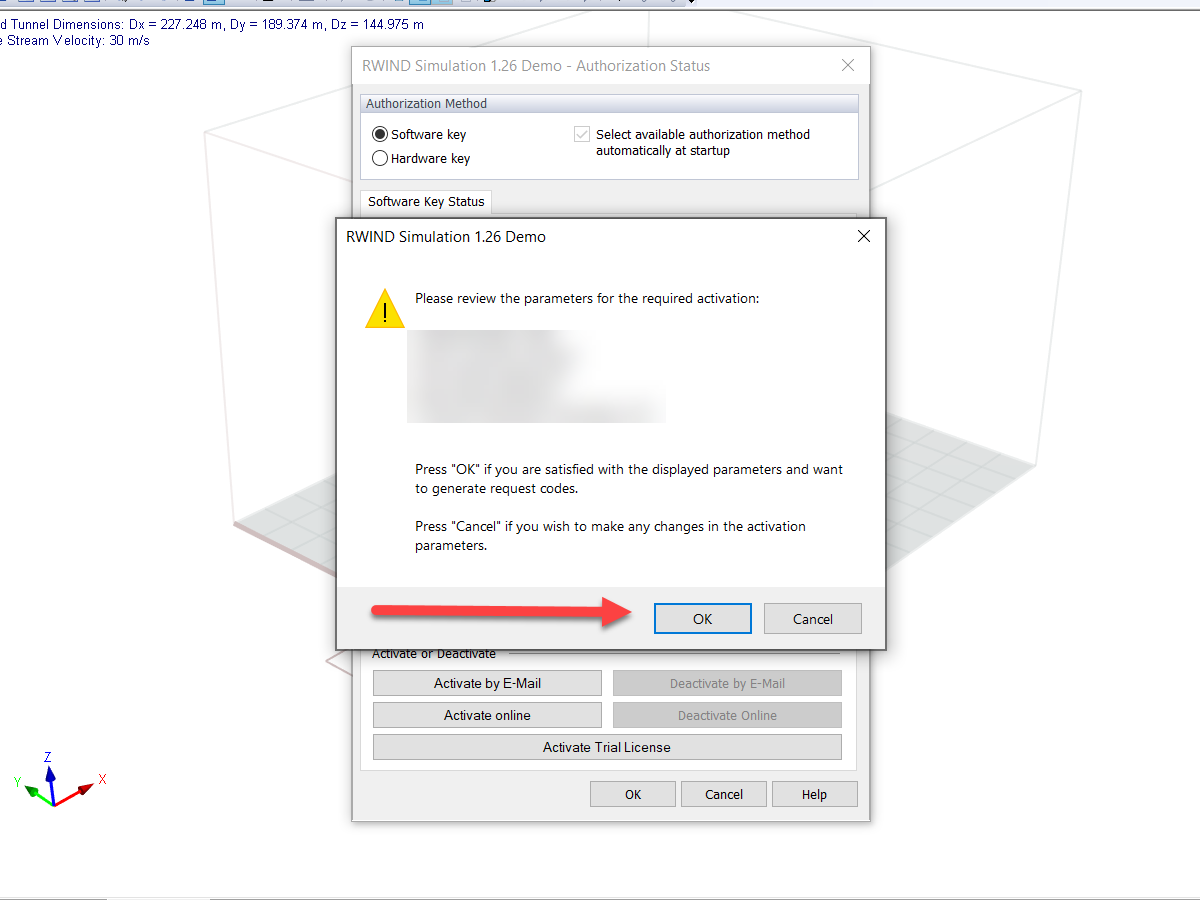

Откроется диалоговое окно «RWIND Simulation 1.xx Demo». - Проверьте данные, введенные в диалоговом окне «RWIND Simulation 1.xx Demo». Если они соответствуют, нажмите «OK», чтобы подтвердить диалоговое окно.

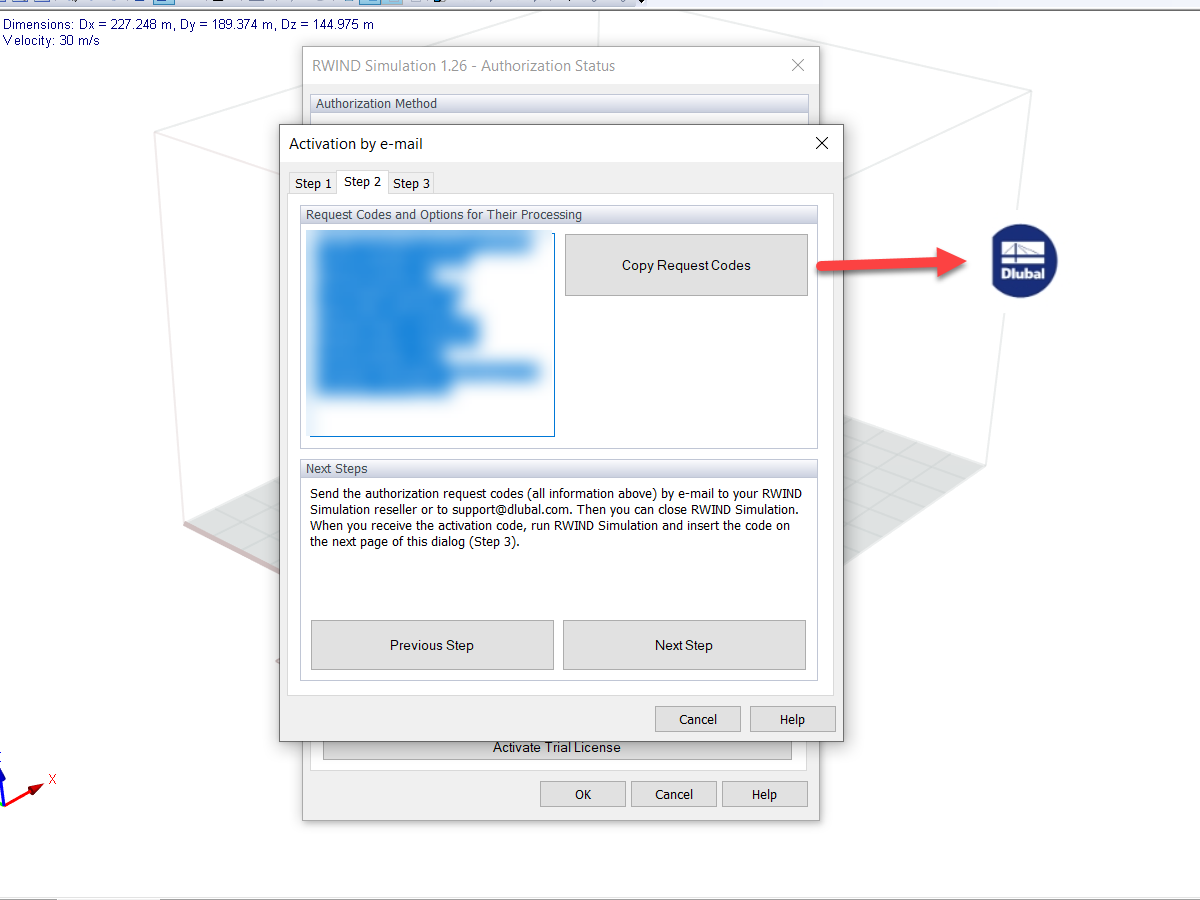

Откроется диалоговое окно «Активация по электронной почте». - Диалоговое окно «Активация по электронной почте» состоит из трех частей. Во вкладке «Шаг 2» слева отображается требуемый код запроса. Скопируйте этот текстовый блок в буфер обмена Windows, нажав кнопку «Копировать код запроса», а затем вставьте код в пустое электронное письмо с помощью [Ctrl] + [V] или с помощью функции вставки Windows. Отправьте это письмо на адрес [email protected] для дальнейшей обработки.

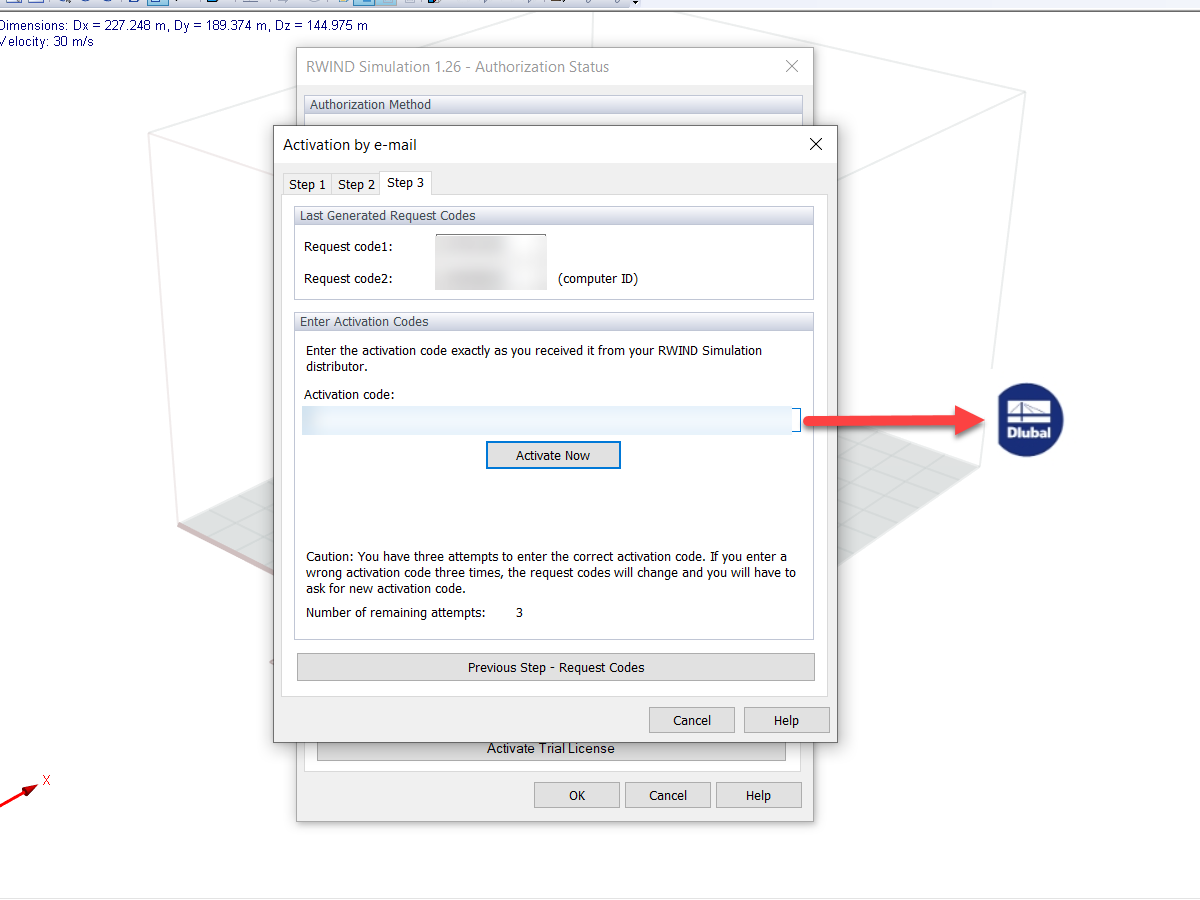

- Вы получите от нас код активации. В открывшемся диалоговом окне перейдите на вкладку «Шаг 3» и введите данный код в текстовое поле «Код активации».
Затем нажмите кнопку «Активировать сейчас», чтобы запустить процесс активации.
После успешной авторизации вы получите подтверждающее сообщение и сможете пользоваться программой без каких-либо ограничений.
Автономная авторизация RWIND с помощью программного ключа
Как можно авторизовать программу RWIND Simulation в автономном режиме с помощью программного ключа на однопользовательском компьютере по электронной почте?
