Расчет каркасной конструкции за оболочкой здания в программе RWIND Simulation

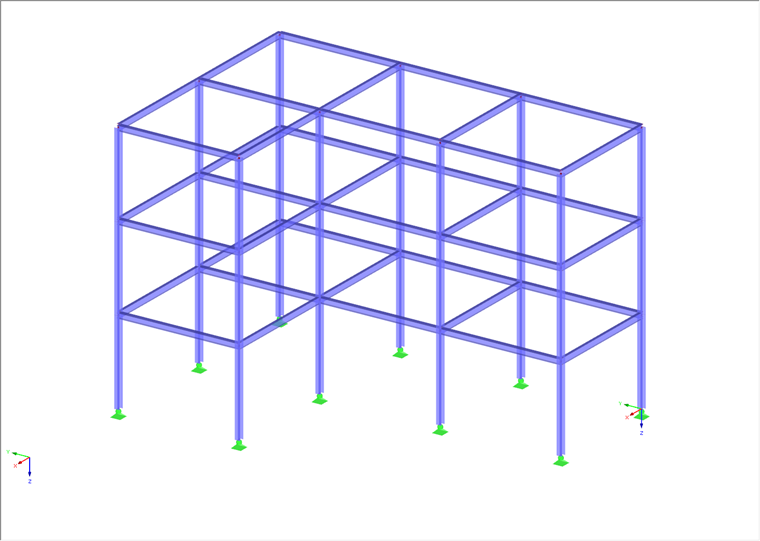

Можно ли в программе RWIND Simulation рассчитать каркасную конструкцию за оболочкой здания без моделирования оболочки здания? Die Lasten sollen dabei auf die Stäbe verteilt werden.


Ответ:

Если оболочка здания не моделируется, то ветровая нагрузка в программе RWIND Simulation будет применяться только к поверхностям стержней. Elemente, welche den Druck dazwischen auf die Stäbe verteilen würden, existieren nicht. Die Funktion "Löcher schließen" ist in diesem Fall nicht geeignet, um die Flächen zu ersetzen. Somit ist eine automatische Übernahme der Windlast nach RSTAB oder RFEM nicht möglich.

Sie können jedoch in einem separaten Modell die Gebäudehülle in RFEM modellieren und diese in RWIND Simulation untersuchen lassen. Der Winddruck kann dann z. B. mit den Lastgenerierern als Last manuell erstellt werden. Подробный порядок действий затем показан на прилагаемом видео.
