- И наконец запустите программу RWIND Simulation от имени администратора. Просто щелкните правой кнопкой мыши по иконке RWIND Simulation и выберите возможность «Запуск от имени администратора».

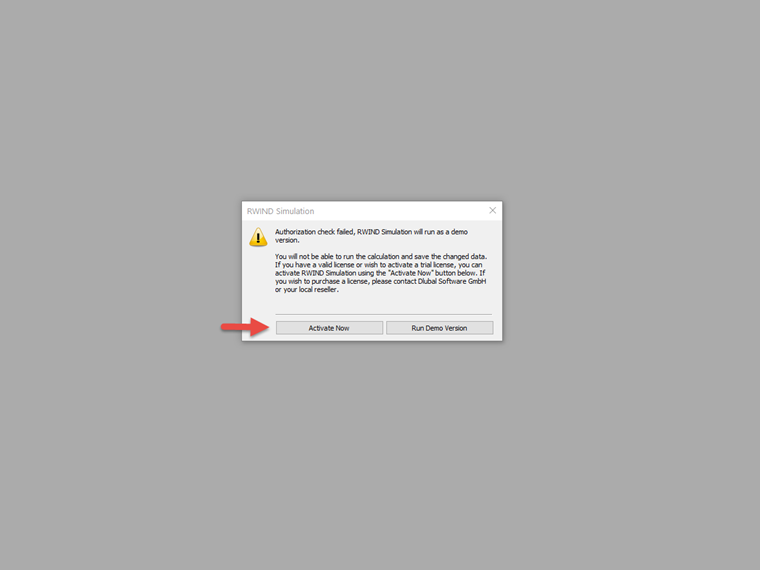

- Нажмите кнопку «Активировать сейчас», чтобы подтвердить проверку авторизации.

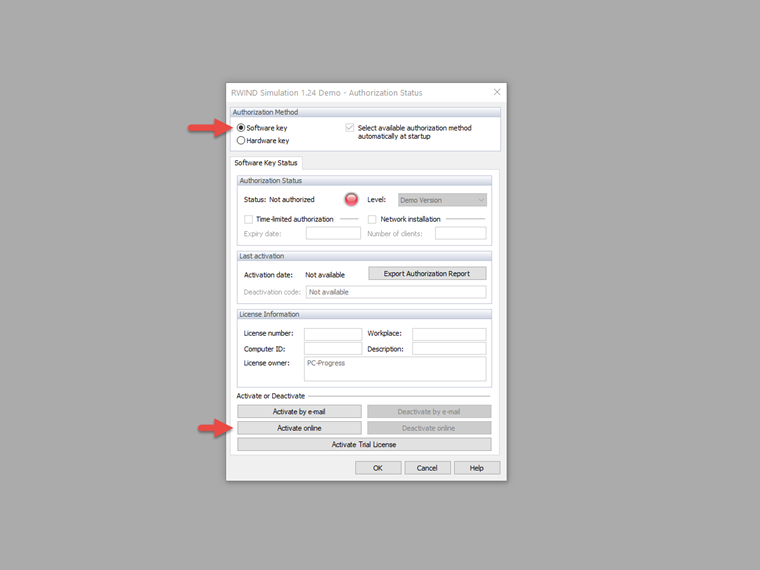

Затем появится диалоговое окно «Статус авторизации RWIND Simulation 1.xx Демо». - В диалоговом окне «Статус авторизации RWIND Simulation 1.xx Демо» выберите возможность «Программный ключ» в разделе «Способ авторизации» и нажмите на функцию «Активировать онлайн» в нижней части.

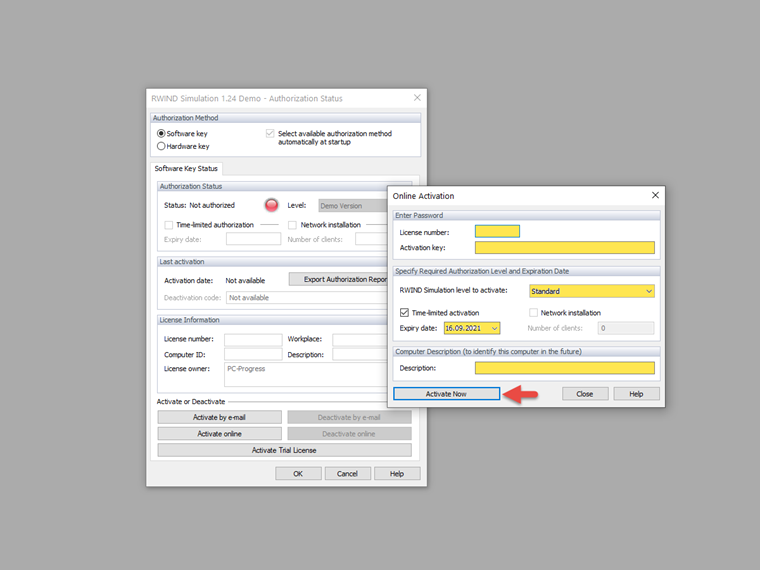

Откроется диалоговое окно «Активация онлайн». - В диалоговом окне «Активация онлайн» введите информацию о лицензии (номер лицензии, ключ активации и уровень программы RWIND Simulation) на основе ваших договорных документов.
Кроме того, введите дату истечения срока активации, которая должна быть выполнена, в среднем поле и пользовательское описание рабочего центра, который будет активирован в нижнем поле.
Затем нажмите на кнопку «Активировать сейчас», чтобы запустить процесс активации.
После успешной авторизации вы получите сообщение с подтверждением и сможете использовать программу без ограничений.
Онлайн-авторизация RWIND с помощью программного ключа
Как можно авторизовать программу RWIND Simulation онлайн с помощью программного ключа на однопользовательском компьютере?
