Расширенный способ отображения результатов сечений в поверхностных конструкциях

Чтобы оценить результаты, я создал сечение поверхностей конструкции. Однако на диаграмме результатов этот раздел отображается дольше, чем он есть. В чем может быть причина?


Ответ:

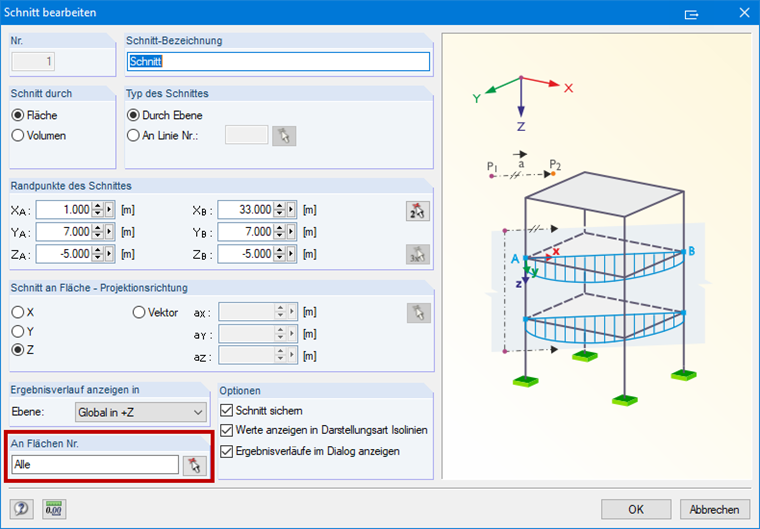

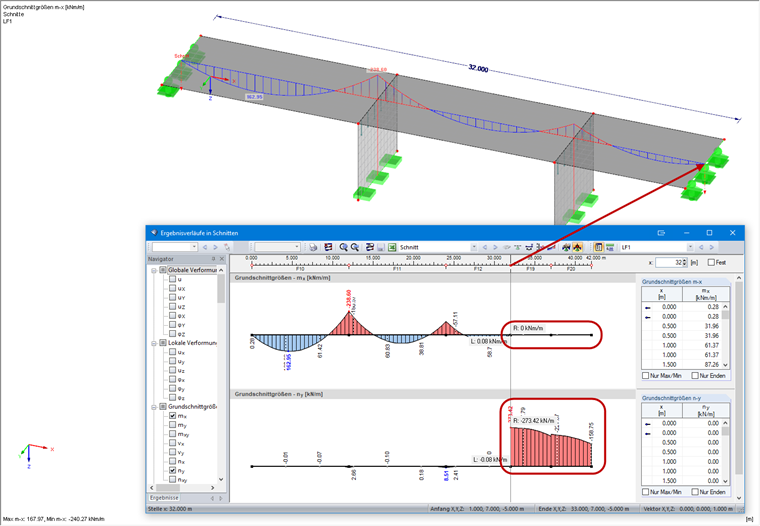

Разрез может проходить по всей конструкции и отображать результаты на пересекаемых поверхностях. Dabei ist es wichtig zu definieren, an welchen Flächen der Schnitt Ergebnisse darstellen soll. In Bild 01 wurde ein Schnitt so definiert, dass alle durchschnittenen Flächen (Standardeinstellung) ausgegeben werden. In diesem Fall werden also auch die beiden Wände durchschnitten und dessen Ergebnisse werden demnach an den Ergebnisverlauf mit angehängt (siehe auch Bild 02).

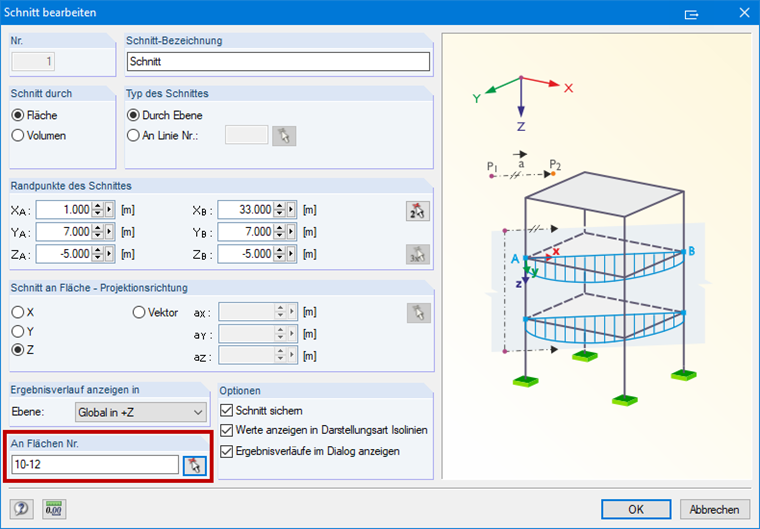

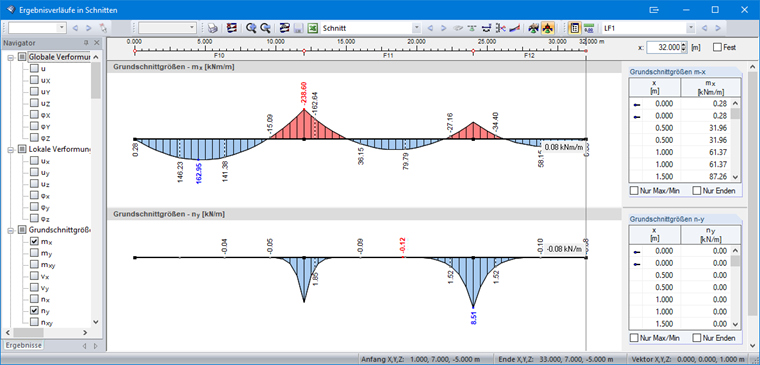

Soll der Schnitt nur an bestimmen Flächen dargestellt werden, so sind die gewünschten Flächen im Dialog "Schnitt bearbeiten" zu definieren (siehe Bild 03). Daraufhin wird der Schnitt wie gewünscht im Ergebnisverlauf dargestellt (siehe Bild 04).


Автор

Г-н Рем отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку заказчикам.
