Нелинейный расчет перебирает реальную геометрию сетки плоских, изогнутых, простых или двойной кривизны компонентов поверхности из выбранной раскройной формы и выравнивает этот компонент поверхности с соблюдением минимизации энергии деформирования и при условии заданных свойств материала.
В упрощенном виде, данный метод пытается сжать геометрию сетки под давлением, предполагая контакт без трения, и найти состояние, в котором напряжения от сплющивания в компоненте находятся в равновесии на плоскости. Таким образом достигается минимальная энергия и оптимальная точность раскройной формы. Учитывается также компенсация основы и утка, а также компенсация граничных линий. Затем, заданные допуски на граничных линиях применяются к результирующей геометрии плоской поверхности.
Характеристики:
RF-CUTTING-PATTERN активируется путем выбора соответствующей опции в меню Настройки в Общих данных любой модели RFEM. После активации дополнительного модуля, новый объект «Раскройные формы» отображается в «Данных модели». Если распределение мембранной поверхности для раскроя в основной позиции слишком велико, вы можете разделить поверхность линиями раскроя (типы линий «Разрезать с помощью двух линий» или «Разрезать с помощью сечения») на соответствующие частичные полосы.

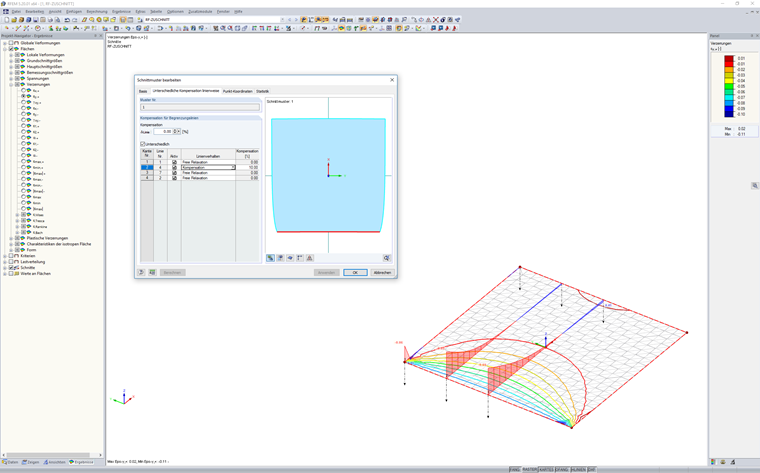

Затем можно с помощью объекта «Раскройная форма» определить индивидуальные входные данные для каждой раскройной формы. Здесь вы можете задать граничные линии, компенсации и допущения.
Последовательность действий:
После выполнения расчета в диалоговом окне раскройной формы появится вкладка «Координаты точки». В данной вкладке результат отображается в виде таблицы с координатами и поверхностью в графическом окне. Таблица координат представляет новые плоские координаты относительно центра тяжести раскройной формы для каждого узла сетки. Кроме того, раскройная форма с системой координат в центре тяжести представлена в графическом окне. При выборе ячейки таблицы, соответствующий узел изображается в графике со стрелкой. Кроме того, область раскройной формы отображается под таблицей узлов.
Кроме того, в программе RFEM в загружении RF-CUTTING-PATTERN отображаются стандартные результаты напряжений/деформаций для каждого шаблона.
