Ответ:
Если значения результатов отображаются красным цветом, это является своего рода сообщением об ошибке.
Заданной глубины z недостаточно. Согласно норме, глубина должна рассчитываться до значения, при котором sigma_Z ≦ 0,2 * sigma_r. На графике 0,2 * sigma_r отображается серой линией, а sigma_Z - красной.
Слоистая конструкция должна иметь такую глубину, чтобы обе линии пересекались.

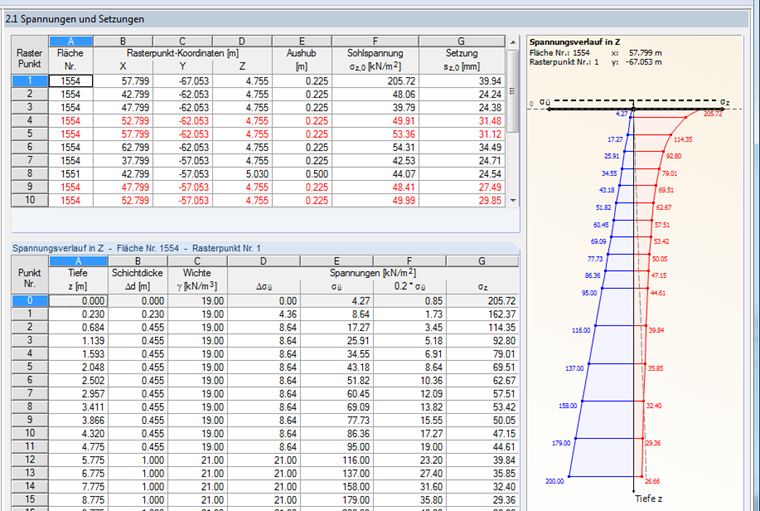

На Рисунке 01 две линии не пересекаются, поэтому значения отображаются красным цветом, и необходимо определить достаточную глубину.
