Источник ошибки в отображении напряжений в симметричных поверхностных моделях

Я пытаюсь рассчитать симметричную плоскостную модель. Allerdings sind die ausgewiesenen Spannungen nicht stimmig. Handelt es sich um einen Anwenderfehler?


Ответ:

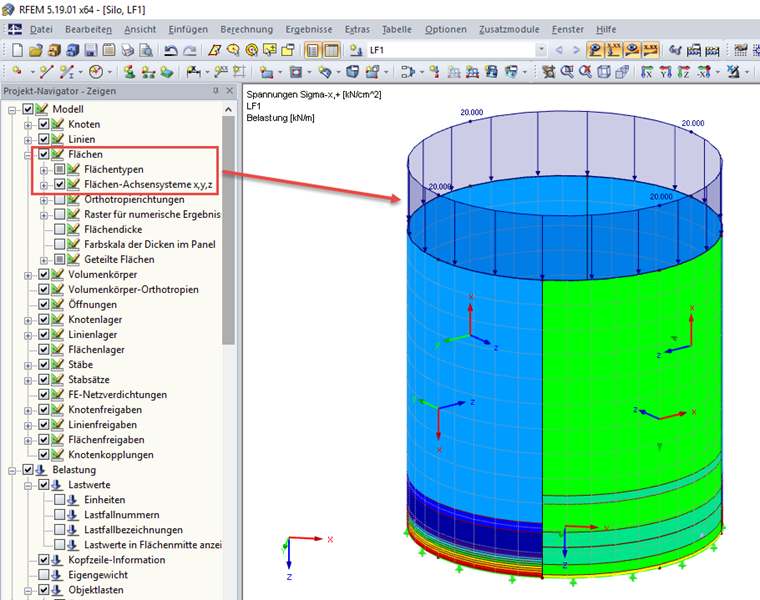

Чтобы получить правильное изображение напряжений на всех поверхностях, рекомендуется активировать местную систему координат с помощью значения системы координат поверхности в Навигаторе проектов - Изобразить. Dabei wird meist ersichtlich, dass die jeweiligen Flächen eine andere Drehung der Flächenachsen aufweisen als die übrigen Flächen (siehe Bild 1).


Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
