Разница между LW иLT в окне 1.5 и окне 1.6

Чем отличаются LW и LT в окне 1.5 «Полезные длины - стержни» и в окне 1.6 «Полезные длины - блок стержней»?

Ответ:

Длина LT представляет собой длину потери устойчивости при кручении и при продольном изгибе с кручением при систематическом центральном давлении. Длина LT работает аналогично колонне D и колонне G: для расчета чисто сжимающей силы согласно норме EN 1993‑1‑1, раздел 6.3.1.4, затем рассчитываются критическая нагрузка и нагрузка при продольном изгибе.

С другой стороны, длина LW - это не полезная длина, а длина, к которой относится распределение момента и поперечной силы с граничными условиями kz и kw (колонна J и колонна K), а также боковые промежуточные опоры. Как правило, эту длину не следует изменять.

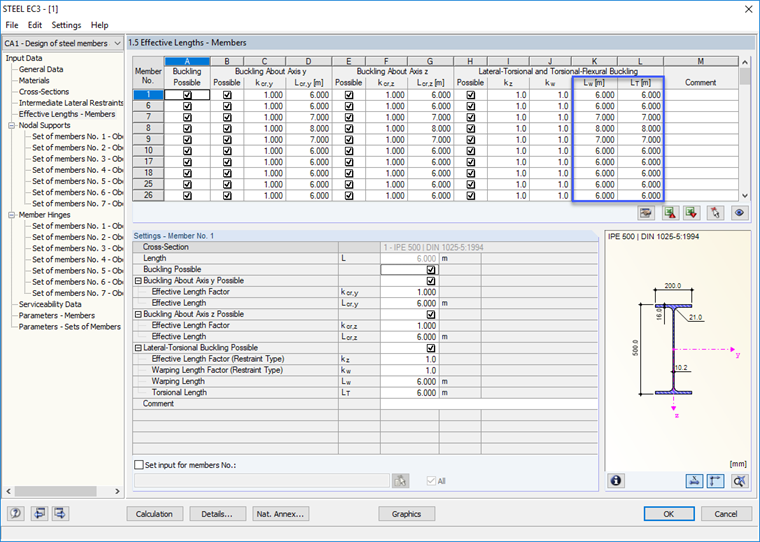

Maske 1.5 "Effektive Längen - Stäbe"
Maske 1.5 "Effektive Längen - Stäbe"
