Размещение описания сечения и материала на стержне

Можно ли разместить описание сечений и материалов прямо в середине стержня?


Ответ:

В Настройках изображения можно установить относительное положение информации об стержне.

  • Wählen Sie links die Kategorie "Modelldaten → Stäbe → Stäbe mit Stabtyp Balkenstab" aus.
  • Legen Sie im mittleren Teil des Dialogs unter "Nummerierung" die Kategorie fest, z. B. "Querschnitte".

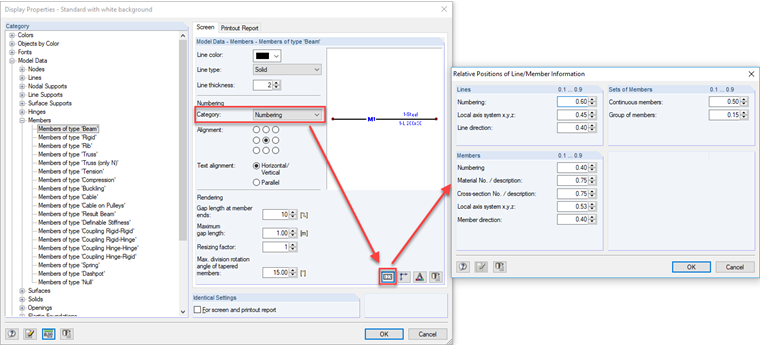

  • Rechts unten klicken Sie dann auf die Schaltfläche [123] "Orte der Linien- bzw. Stab-Informationen bearbeiten", siehe Bild.
  • Im folgenden Dialog können Sie dann die relativen Positionen der Stabinformationen bearbeiten. Eine Eingabe von z. B. 0.50 bedeutet, dass die Querschnittsbezeichnung mittig am Stab platziert wird.

Автор

Г-жа Матула оказывает техническую поддержку всем нашим пользователям.
