Расчетные сочетания, рассчитанные в RSTAB, включают в себя минимальные и максимальные значения внутренних сил. Warum werden diese zugehörigen Schnittgrößen nicht in KAPPA berücksichtigt? Mit welchen Schnittgrößen führt KAPPA den Nachweis?

Q: Расчетные сочетания, рассчитанные в RSTAB, включают в себя минимальные и максимальные значения внутренних сил. Warum werden diese zugehörigen Schnittgrößen nicht in KAPPA berücksichtigt? Mit welchen Schnittgrößen führt KAPPA den Nachweis?

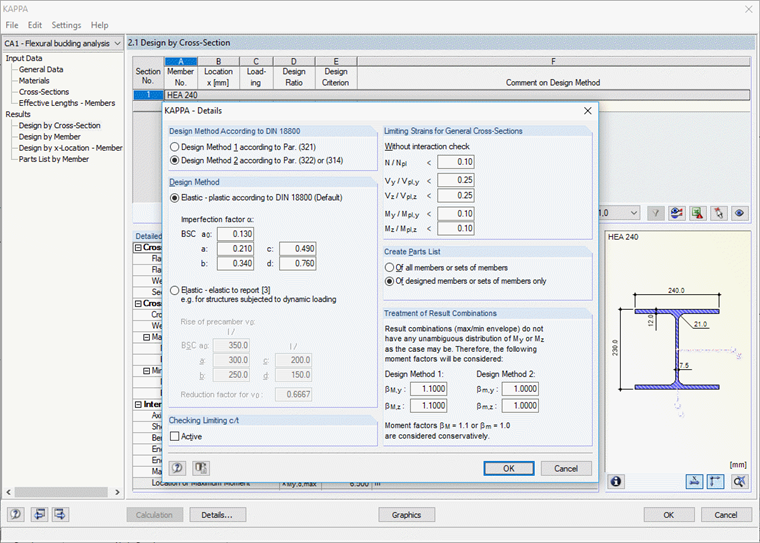

RF-/KAPPA verwendet bei der Nachweismethode 1 die Schnittgrößen My bzw. Mz an der jeweiligen Nachweisstelle. Если максимальные значения My и Mz возникают в различных местах стержня, то можно применить соответствующие внутренние силы. Dies wird durch die Nachweisführung an verschiedenen x-Stellen gewährleistet.Im Gegensatz dazu sind bei der Nachweismethode 2 stets die Maximalwerte der Momente über die gesamte Stablänge anzusetzen, selbst wenn sie nicht an der gleichen Stelle im Stab auftreten. Demzufolge ist im Nachweiskriterium der Anteil aus Biegung für den gesamten Stab oder Stabzug immer konstant.Die Momentenbeiwert βm zur Erfassung der Form der Biegemomente My und Mz wird bei einer Ergebniskombination immer mit 1,1 bzw 1,0 (je nach Nachweismethode) angesetzt. Die Ergebniskombination stellt eine Umhüllende dar, aus der die Form des Momentenbeiwerts nicht eindeutig bestimmt werden kann.

Question

Расчетные сочетания, рассчитанные в RSTAB, включают в себя минимальные и максимальные значения внутренних сил. Warum werden diese zugeh&#246;rigen Schnittgr&#246;&#223;en nicht in KAPPA ber&#252;cksichtigt? Mit welchen Schnittgr&#246;&#223;en f&#252;hrt KAPPA den Nachweis?

Accepted Answer

RF-/KAPPA verwendet bei der Nachweismethode 1 die Schnittgr&#246;&#223;en My bzw. Mz an der jeweiligen Nachweisstelle. Если максимальные значения My и Mz возникают в различных местах стержня, то можно применить соответствующие внутренние силы. Dies wird durch die Nachweisf&#252;hrung an verschiedenen x-Stellen gew&#228;hrleistet.Im Gegensatz dazu sind bei der Nachweismethode 2 stets die Maximalwerte der Momente &#252;ber die gesamte Stabl&#228;nge anzusetzen, selbst wenn sie nicht an der gleichen Stelle im Stab auftreten. Demzufolge ist im Nachweiskriterium der Anteil aus Biegung f&#252;r den gesamten Stab oder Stabzug immer konstant.Die Momentenbeiwert βm zur Erfassung der Form der Biegemomente My und Mz wird bei einer Ergebniskombination immer mit 1,1 bzw 1,0 (je nach Nachweismethode) angesetzt. Die Ergebniskombination stellt eine Umh&#252;llende dar, aus der die Form des Momentenbeiwerts nicht eindeutig bestimmt werden kann.

Ergebniskombinationen in RF-/KAPPA
