Расчет на продавливание в модуле RF-PUNCH Pro с учетом увеличения капители колонны

Расчет на продавливание без увеличения капители колонны

В случае выполнения расчета на сдвиг при продавливании в месте приложения точечной нагрузки, в модуле RF-PUNCH Pro сначала не учитывается увеличение капители колонны.

Дополнительный модуль попытается выполнить расчет путем автоматического увеличения объема продольной арматуры. Если автоматическое увеличение продольной арматуры недостаточно, то автоматически применяется поперечная арматура.

Выборочно мы можем также задать определенный коэффициент продольного армирования (в [см²/м]). Если при заданном продольном армировании сопротивление сдвигу при продавливании недостаточно, то программа автоматически начнет производить расположение поперечной арматуры. См. рисунок 01 перекрытия с точечным опиранием в модуле RF-PUNCH Pro.

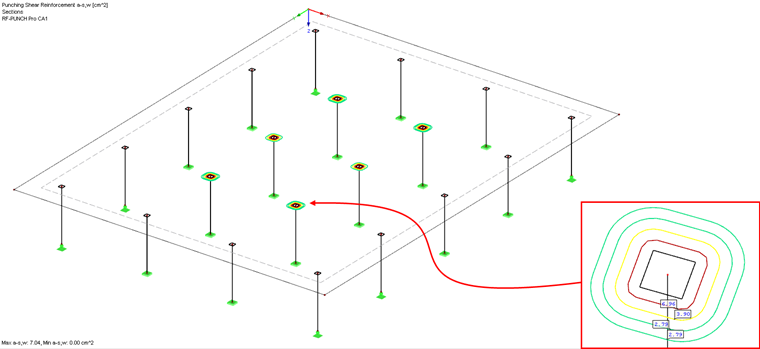

1 Durchstanznachweis ohne Stützenkopfverstärkung

При этом модуль RF-PUNCH Pro увеличил объем продольной и поперечной арматуры в местах продавливания, в которых это было необходимо.

Более подробную информацию о расчете на продавливание без увеличения капители колонны вы найдете в данной технической статье.
КБ 001389 | Расчет на продавливание по норме Еврокод 2 в программе RFEM

Ввод увеличенной капители колонны

Благодаря применению увеличенной капители колонны можно повысить сопротивление продавливанию, поскольку она увеличивает статическую высоту d на расстоянии 2 d от края приложения нагрузки (колонна). Таким образом, можно полностью избежать поперечного армирования или получить меньший объем требуемой продольной арматуры.

Активировать увеличение капители колонны можно в диалоговом окне ввода «1.5 Узлы продавливания».

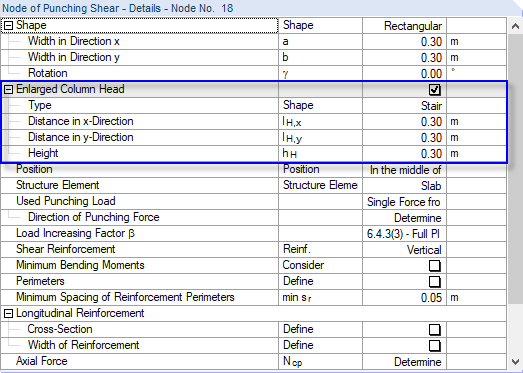

2 Eingabe der Stützenkopfverstärkung in '1.5 Durchstanzknoten'

В модуле RF-PUNCH Pro можно выбрать тип увеличения капители колонны «Лестница» или «Конус».

Размеры l_H,x и l_H,y представляю собой расстояние от переднего края колонны до переднего края увеличенной капители колонны. Высота h_H соответствует высоте увеличенной капители колонны (без части плиты). Эти параметры также показаны на рисунках 6.17 и 6.18 в {%://#Refer [1]]] и на рисунках 3.36 и 3.37 в руководстве пользователя RF-PUNCH Pro {%://#Refer [2{%\] }] разд.

Если один из указанных размеров изменится, то это отразится в интерактивном изображении в правой части диалогового окна 1.5.

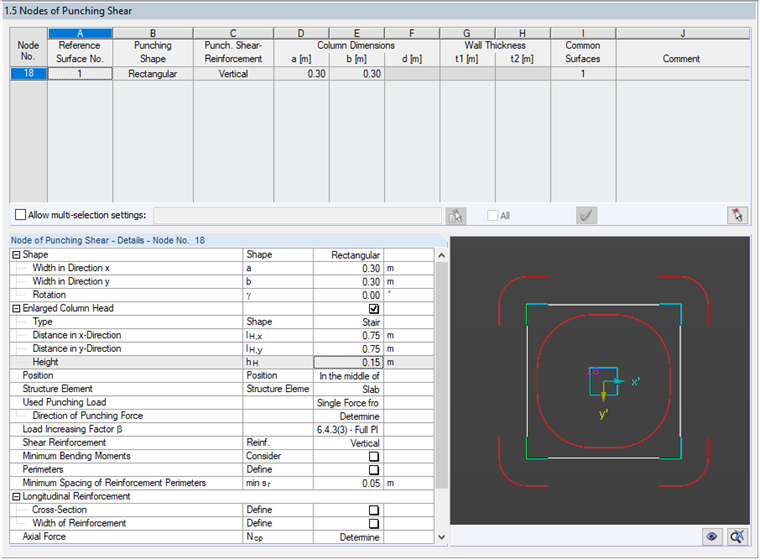

3 Abmessungen für Durchstanzen innerhalb der Sützenkopfverstärkung und in der Platte

На рисунке 03 показаны размеры увеличенной капители колонны

• l_H,x = 0,75 м
• l_H,y = 0,75 м
• h_H = 0,15 м,

выбранные таким образом, что расчет на продавливание должен быть выполнен внутри увеличенной капители колонны, а также за пределами увеличенной капители колонны либо в области самой плиты.

В этом случае дополнительный модуль отображает контрольные периметры (l_H ≥ 2h_H ) в виде непрерывных линий.

Вместо этого возможен случай l_H <2h_H, если, например, мы зададим следующие размеры:

• l_H,x = 0,40 м
• l_H,y = 0,40 м
• h_H = 0,35 м

В этом случае (l_H <2h_H ) увеличение капители колонны является настолько компактным, что конус продавливания не может полностью сформироваться в пределах увеличенной капители, поэтому будет рассчитано только продавливание в области плиты. Дополнительный модуль отобразит контрольный периметр продавливания «внутри» увеличенной капители колонны в виде пунктирной линии.

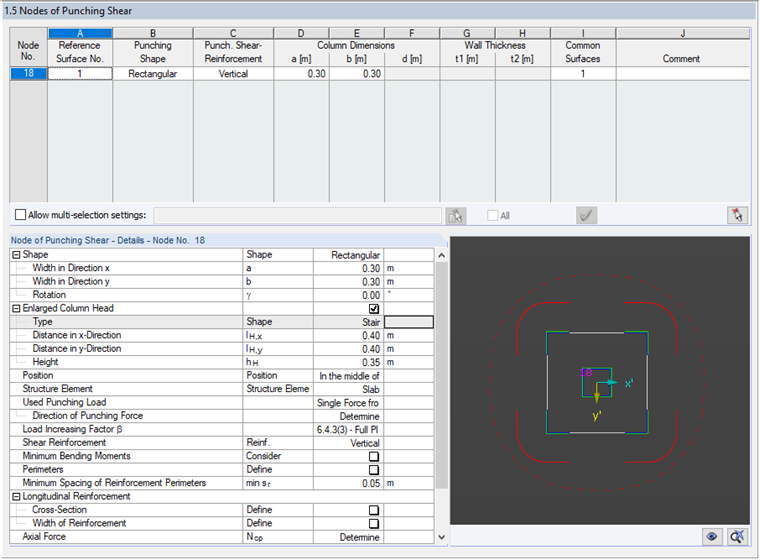

4 Abmessungen für Durchstanzen nur im Plattenbereich

Diese Situation ist in Bild 6.17 in [1] dargestellt.

Расчет и изображение результатов

Если применена увеличенная капитель и расчет на продавливание выполнен в пределах увеличенной капители колонны (l_H ≥ 2h_H ), то в модуле RF-PUNCH Pro пользователю после расчета в диалоговом окне «2.1 Расчет на продавливание» отобразится в одной строке результат расчета продавливания в области плиты, а в другой результат расчета в пределах увеличенной капители колонны.

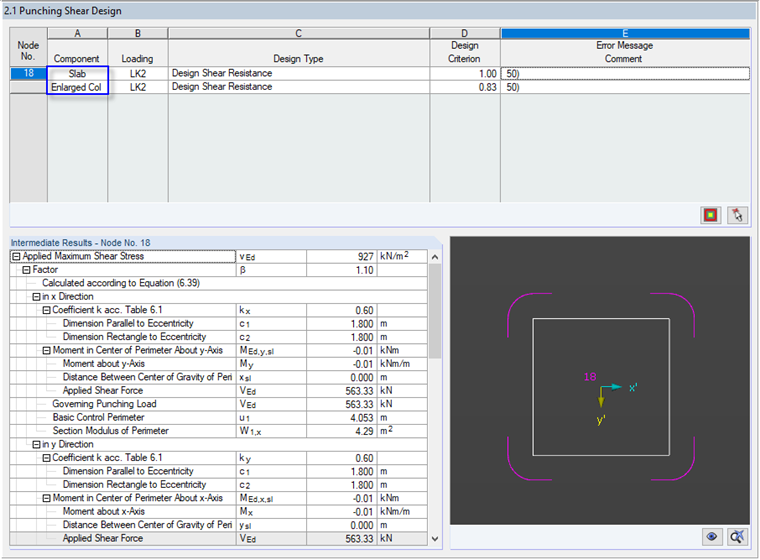

5 Ergebnisdialog '2.1 Durchstanznachweise' für die Stützenkopfverstärkung

Дополнительный модуль выполнит расчет на продавливание в области плиты с нагружением поверхности «увеличенная капитель колонны». Продавливание в области увеличенной капители колонны определяется с помощью нагружаемой поверхности «колонна».

Если расчет на продавливание производится вне увеличенной капители колонны, то его результаты не отличаются от расчета без увеличенной капители колонны.

Для графической оценки результатов расчета в навигаторе результатов можно отобразить результаты для плиты и/или увеличенной капители колонны. На рисунке 06 показано распределение сдвиговых сил в контрольном периметре для «плиты и увеличенной капители колонны».

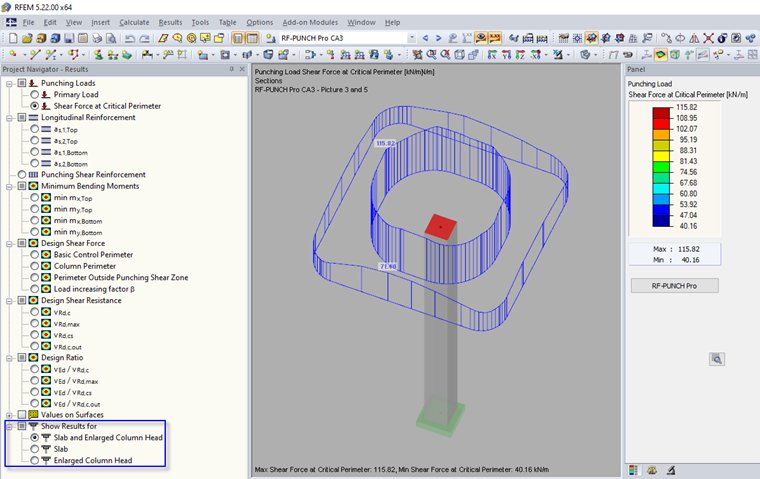

6 Einstellungen im Ergebnis-Navigator für die RF-STANZ-Pro-Ergebnisse

Примечания по моделированию

Увеличенную капитель колонны, применяемую в RF-PUNCH Pro, не обязательно учитывать при моделировании в программе RFEM. В модели RFEM «стандартный случай» для плиты моделируется без учета усиления. Модуль определяет толщину увеличенной капители колонны по толщине поверхности, соединенной с данным узлом, и по заданной толщине увеличенной капители колонны h_H.

Благодаря этому, увеличенная капитель колонны не влияет на жесткость и на результаты расчета внутренних сил в RFEM. Дополнительный собственный вес увеличенной капители также в этом случае не учитывается.

Задать увеличенную капитель колонны в диалоговом окне 1.5 можно только в случае соединения отдельной колонны с поверхностью.
