Одним из преимуществ упруго-пластического расчета в программе RFEM однозначно является приемлимое время вычисления и количество необходимых итераций. Кроме того, при каждом приращении нагрузки может материал сохранять свои пластические искажения или деформации и затем использовать их в следующих шагах расчета. Благодаря данному поведению материала так можно учесть как применение, так и отменение нагрузки материала, сохранив притом его пластические деформации.

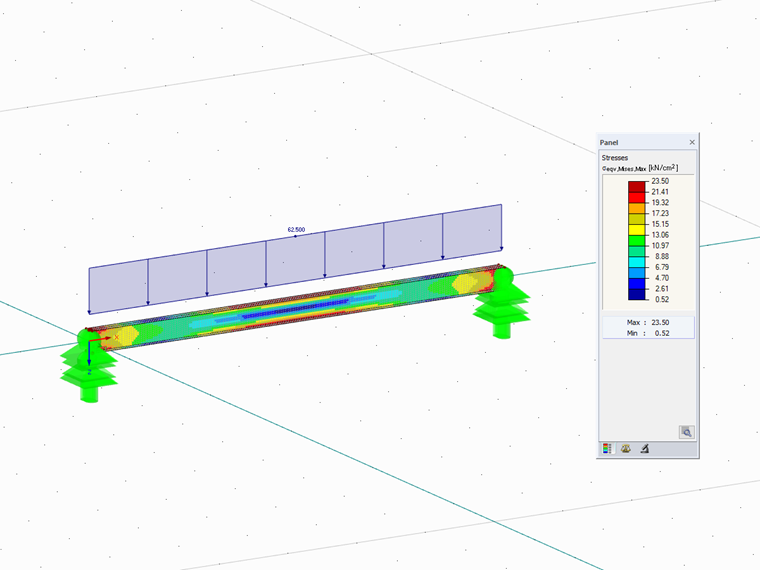

Создание упруго-пластической модели материала 2D/3D
Упруго-пластическая модель материала в программе RFEM 5 позволяет рассчитывать поверхности и тела с пластическими свойствами, а также выполнять оценку напряжений. Эта модель материала основана на классической пластичности фон Мизеса.
Автор
Г-н Френцель отвечает за разработку продуктов для динамического расчета. Он также оказывает техническую поддержку клиентам Dlubal Software.
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:00:42 min
База знаний
Длина: 00:00:42 min
База знаний
Длина: 00:00:27 min
База знаний
Длина: 00:00:14 min
Длина: 00:00:34 min
Длина: 00:00:40 min
Длина: 00:00:43 min
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
Auflager, die nur bei Druck oder nur bei Zug zum Lastabtrag beitragen, sind in RFEM und RSTAB als nichtlineare Auflager definierbar. Dabei fällt es dem Anwender nicht immer leicht, die richtige Nichtlinearität für "Ausfall bei Zug" oder "Ausfall bei Druck" auszuwählen.
Das Programm RFEM5 bzw. RSTAB8 bietet bei der Definition eines Stabes unter den Stabtypen eine "Feder" Option an.
Если в модели используются нелинейные эффекты, такие как выход из строя опор, фундаментов, нелинейностей стержней или контактных тел, их можно отключить в общих параметрах расчета.
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Кроме нелинейностей типа «Фиксировано при» и «Частичная работа» можно в программе выбрать также возможность «Диаграмма». Однако при выборе опции «Диаграмма» необходимо для правильной работы шарниров на концах стержня указать и соответствующие настройки. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
Для шарниров стержней и опор можно задать разные нелинейности, такие как текучесть, трение, разрыв, проскальзывание и друие. В специальных диалоговых окнах можно далее на основе характеристик геометрии определить также жесткость пружин у колонн и стен.
На изолиниях могут изображаться результирующие значения деформаций, внутренних сил, напряжений и т.д.
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Знаете ли вы, что...? Для расчета каменных конструкций в программе RFEM была реализована нелинейная модель материала. Она была выбрана по методу Лоуренко - композитная пластичная поверхность Ранкина и Хилла. Эта модель позволяет описать и смоделировать конструктивные свойства кладки и различные механизмы выхода из работы.
Предельные параметры были выбраны таким образом, чтобы используемые расчетные кривые соответствовали нормативной расчетной кривой.
В RFEM можно применить специальный линейный шарнир для моделирования особых свойств соединения железобетонной плиты перекрытия и каменной стены. Тем самым ограничиваются передаваемые силы соединения в зависимости от заданной геометрии. Вы угадали: Это означает, что материал не может быть перегружен.
Программа разрабатывает диаграммы взаимодействия, которые применяются автоматически. Они представляют различные геометрические ситуации, и вы можете использовать их для определения правильной жёсткости.
Имеются ли в свободном доступе модели и презентации с информационного дня 2018 и можете ли вы их прислать мне?
Как ведет себя в программе RFEM модель материала «Ортотропная пластическая»?
В модуле RF‑/DYNAM Pro есть два различных дополнительных модуля для анализа спектра реакций. В чем могут быть разные результаты работы обоих дополнительных модулей?
При переходе от ручного определения областей армирования к автоматическому расположению арматуры в соответствии с окном 1.4, результат расчета деформаций отличается, хотя основная арматура не была изменена. В чем причина этого изменения?
Я хочу определить линейную опору с неэффективным натяжением и применить силу натяжения к этой линии с помощью узловой опоры. Почему на линейную опору все еще действует сила натяжения?
Каким образом можно составить факторизованные сочетания постоянной нагрузки в контексте поиска формы?
