Создание нагрузки на отверстия из поверхностной нагрузки

Mit der Funktion "Belastung generieren aus Flächenlast auf Öffnungen" können in RFEM automatisch beispielsweise Windlasten auf Fenster oder andere Lasten auf nichttragende und im Modell nicht abgebildete Strukturen in Öffnungen berücksichtigt werden. Die Funktion wird über "Extras" → "Belastung generieren" → "Aus Flächenlasten auf Öffnungen..." aufgerufen.

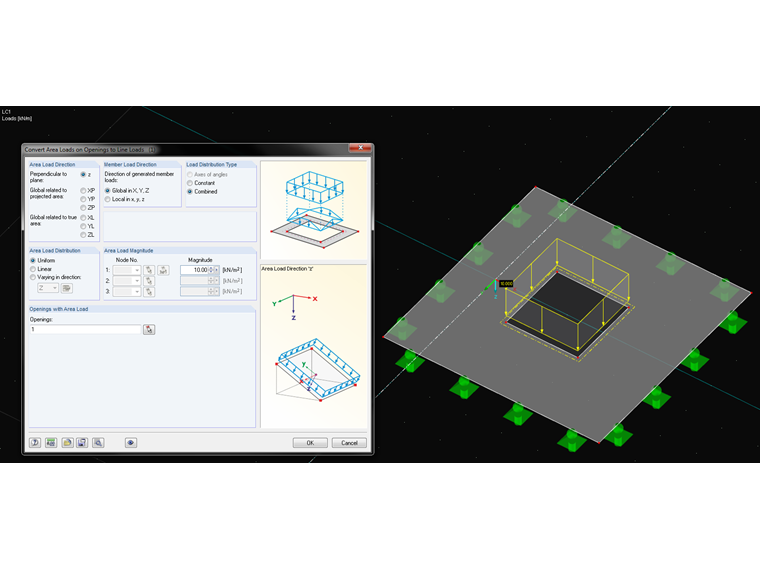

Откроется диалоговое окно «Преобразовать нагрузки на площадь отверстий в нагрузки на линии», в котором можно обычным образом указать свойства нагрузки и выбрать отверстия, для которых требуется создать нагрузку.

После подтверждения диалогового окна с помощью кнопки [OK], появится диалоговое окно управления с суммами нагрузок и моментов. Кроме того, созданные нагрузки отображаются в рабочем окне графически. При подтверждении в данном диалоговом окне к модели будут применены нагрузки.


Автор

Г-н Фрёлих оказывает техническую поддержку нашим заказчикам и отвечает за разработки железобетонных конструкций.
