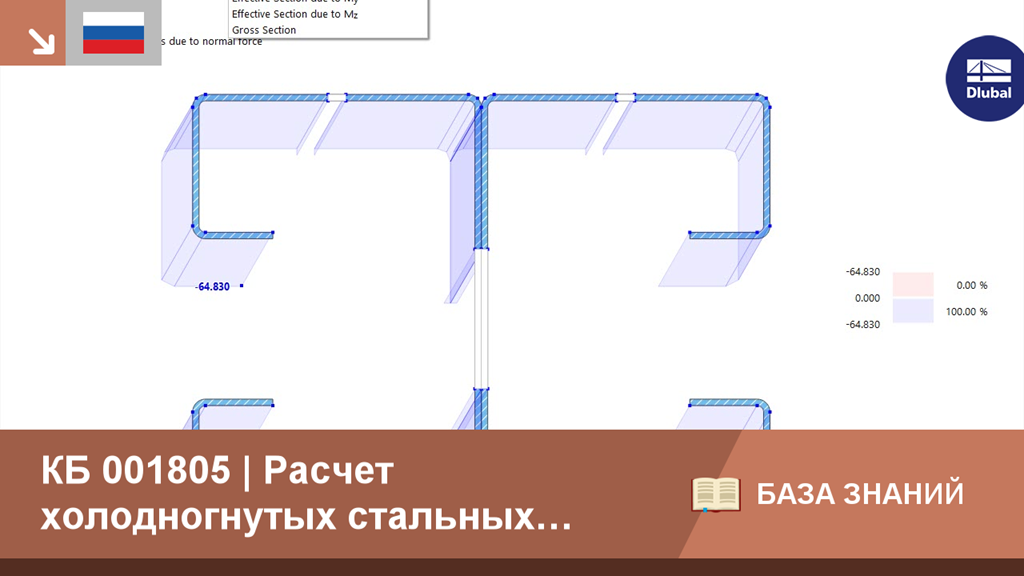

В этом видео показано, как рассчитывать сечения из холодногнутой стали в соответствии с EN 1993-1-3, раздел 6.1.6 в программе RFEM 6. Поскольку некоторые функции всё ещё находятся в стадии разработки, представлены доступные на данный момент варианты.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В аддоне Расчёт стальных конструкций вы можете применить значение для холодногнутых профилей в соответствии с EN 1993-1-3, которое выполняет проверку на устойчивость и расчёт сечения в соответствии с разделами 6.1.2 - 6.1.5 и 6.1.8 - 6.1.10.
K пояснительному видеоВ аддоне Стальные соединения можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видеоВ аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
